屋内外 防湿　LEDsウェーブ®

LEDsウェーブ

特長

●屋内外・防湿仕様／保護等級 IP65

●薄型サイドビュータイプ／横曲げ取付

●全長対応／144mm~1464mmまで120mm単位で注文可（1台～）

用途

電飾照明、 演出照明

 色温度バリエーション・スペック
特長
バリエーション
詳細説明部分に移動します		 標準タイプ 連結長延伸タイプ

基本仕様

外郭：アクリルエラストマ

調光

調光可能

PWM調光:調光直流電源を使用　→調光直流電源

位相差調光:直流電源と調光ドライバを使用　→調光ドライバ

付属品

付属品

オプション（税抜価格）

オプション
オプション オプション オプション オプション オプション オプション オプション オプション
オプション
オプション オプション オプション オプション オプション オプション オプション
　

製品仕様

クリア

外形図　取付具装着時　※図中寸法は、嵌合により誤差が発生する箇所を()で表記。

外形図

配光曲線（参考）cd/1000lm

配光曲線

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

 ・直下照度、配光角は参考値。
全長
（mm）		 形　名
(○○:色温度の上2桁 2700K→27)		 光　色 色温度
（K）		 全光束
（lm）		 直下照度 1ｍ
（lx)		 平均演色
評価数		 定格 質量
（g）		 希望小売価格
（税抜本体価格）		 取付具
使用数
電圧
（V）		 電力
（W）		 電流
（A）
144 ELT7W1-014J○○-24 昼白色 5000 60 10 Ra82 24 1.0 0.04 21 ¥5,600 2
電球色 2700 50 10 Ra82
264 ELT7W1-026J○○-24 昼白色 5000 100 20 Ra82 2.0 0.08 34 ¥7,200 3
電球色 2700 100 20 Ra82
384 ELT7W1-038J○○-24 昼白色 5000 150 30 Ra82 2.9 0.12 46 ¥8,700
電球色 2700 150 30 Ra82
504 ELT7W1-050J○○-24 昼白色 5000 200 40 Ra82 3.9 0.16 58 ¥10,200 4
電球色 2700 200 40 Ra82
624 ELT7W1-062J○○-24 昼白色 5000 260 50 Ra82 4.8 0.20 71 ¥11,800
電球色 2700 250 50 Ra82
744 ELT7W1-074J○○-24 昼白色 5000 310 60 Ra82 5.8 0.24 84 ¥13,300 5
電球色 2700 300 50 Ra82
864 ELT7W1-086J○○-24 昼白色 5000 360 60 Ra82 6.8 0.28 96 ¥14,900
電球色 2700 350 60 Ra82
984 ELT7W1-098J○○-24 昼白色 5000 410 70 Ra82 7.7 0.32 110 ¥16,400 6
電球色 2700 400 70 Ra82
1104 ELT7W1-110J○○-24 昼白色 5000 470 80 Ra82 8.7 0.36 121 ¥18,000
電球色 2700 450 80 Ra82
1224 ELT7W1-122J○○-24 昼白色 5000 510 80 Ra82 9.6 0.40 134 ¥19,700 7
電球色 2700 500 80 Ra82
1344 ELT7W1-134J○○-24 昼白色 5000 570 90 Ra82 10.6 0.44 146 ¥21,300
電球色 2700 550 90 Ra82
1464 ELT7W1-146J○○-24 昼白色 5000 620 90 Ra82 11.6 0.48 159 ¥23,000 8
電球色 2700 600 90 Ra82
各種データ 写真 製品図 姿図
（ZIPファイル）		 取説 IES（ZIPファイル）
2700K 3000K 3500K 4000K 5000K 2700K 3000K 3500K 4000K 5000K
JPEG PDF PDF PDF PDF PDF DWG DXF PDF IES IES IES IES IES
※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります

連結長延伸タイプ

●連結長を標準品の1.4倍に延伸し、明るさと消費電力を半分とした仕様です。

●明るさをそれほど必要としない環境で、回路数を少なくしたい場合に有効です。また、調光器を使用せずに明るさを抑えたい場合に便利です。

長連結モデル
クリア

外形図　取付具装着時　※図中寸法は、嵌合により誤差が発生する箇所を()で表記。

外形図

配光曲線（参考）cd/1000lm

配光曲線

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

 ・直下照度、配光角は参考値。
全長
（mm）		 形　名
(○○:色温度の上2桁 2700K→27)		 光　色 色温度
（K）		 全光束
（lm）		 直下照度 1ｍ
（lx)		 平均演色
評価数		 定格 質量
（g）		 希望小売価格
（税抜本体価格）		 取付具
使用数
電圧
（V）		 電力
（W）		 電流
（A）
144 ELT7W1-014J○○-24J10 昼白色 5000 30 5 Ra82 24 0.5 0.02 21 ¥5,600 2
電球色 2700 25 5 Ra82
264 ELT7W1-026J○○-24J10 昼白色 5000 50 10 Ra82 1.0 0.04 34 ¥7,200 3
電球色 2700 50 10 Ra82
384 ELT7W1-038J○○-24J10 昼白色 5000 75 15 Ra82 1.5 0.06 46 ¥8,700
電球色 2700 75 15 Ra82
504 ELT7W1-050J○○-24J10 昼白色 5000 100 20 Ra82 2.0 0.08 58 ¥10,200 4
電球色 2700 100 20 Ra82
624 ELT7W1-062J○○-24J10 昼白色 5000 130 25 Ra82 2.4 0.10 71 ¥11,800
電球色 2700 125 25 Ra82
744 ELT7W1-074J○○-24J10 昼白色 5000 155 30 Ra82 2.9 0.12 84 ¥13,300 5
電球色 2700 150 25 Ra82
864 ELT7W1-086J○○-24J10 昼白色 5000 180 30 Ra82 3.4 0.14 96 ¥14,900
電球色 2700 175 30 Ra82
984 ELT7W1-098J○○-24J10 昼白色 5000 205 35 Ra82 3.9 0.16 110 ¥16,400 6
電球色 2700 200 35 Ra82
1104 ELT7W1-110J○○-24J10 昼白色 5000 235 40 Ra82 4.4 0.18 121 ¥18,000
電球色 2700 225 40 Ra82
1224 ELT7W1-122J○○-24J10 昼白色 5000 255 40 Ra82 4.8 0.20 134 ¥19,700 7
電球色 2700 250 40 Ra82
1344 ELT7W1-134J○○-24J10 昼白色 5000 285 45 Ra82 5.3 0.22 146 ¥21,300
電球色 2700 275 45 Ra82
1464 ELT7W1-146J○○-24J10 昼白色 5000 310 45 Ra82 5.8 0.24 159 ¥23,000 8
電球色 2700 300 45 Ra82
各種データ 写真 製品図 姿図
（ZIPファイル）		 取説 IES（ZIPファイル）
2700K 3000K 3500K 4000K 5000K 2700K 3000K 3500K 4000K 5000K
JPEG PDF PDF PDF PDF PDF DWG DXF PDF IES IES IES IES IES
※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります

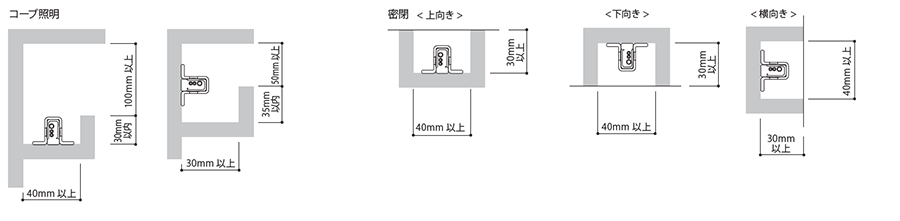

最小施工寸法　　　※寸法は、器具放熱を考慮した最小寸法です。施工の際は、器具取付が容易に行えるように造作寸法にご配慮ください。

最小施工寸法

施工について

施工について

注意事項

●器具は絶対に切断しないでください。

●電源ケーブルは、1回路に1本必要です。

●口出し線にすり傷・切り傷などつけないでください。またコネクタは確実に接続してください。

●電線送りをしない場合は、必ず電源ケーブルに付属の終端コネクタを接続してください。接続しないと防水ができません。

●配線についてはこちらを、防水・防湿器具の注意事項についてはこちらをご覧ください。

納入事例

御徒町公園   新宿中央公園

御徒町公園

製作：株式会社風憩セコロ



新宿中央公園

製作：株式会社風憩セコロ
