調光について
|
モジュラーレッズシリーズは、すべての機種でPWM信号制御調光方式に対応しています。 100V/200Vシリーズは、屋内タイプではすべての機種で位相差制御調光に対応。屋外タイプでは対応版、非対応版がございます。 24Vシリーズは、以下の２通りの方法で、すべての機種で外部調光器での調光が可能となります。 |
|
調光対応の可否は、各機種のページで右のようなアイコンにて記載しております。 |
|
■モジュラーレッズシリーズすべての機種でPWM信号制御調光方式に対応しています。位相差方式ではお使いいただけません。 適合調光器
|
|
■100V/200Vシリーズ調光対応機種は位相差制御調光方式に対応しています。PWM信号方式ではお使いいただけません。 適合調光器
|
|
■24Vシリーズ位相制御調光方式の場合は、直流電源に調光ドライバEBC-4を追加することで対応します。 適合調光器
|
|
|
PWM制御調光方式の場合は、調光直流電源を使用することで対応します。 適合調光器 |
|
上記以外の調光器ではスムーズな調光ができない場合があります。以下の適合表をご覧ください。
調光器との適合
■調光器とLED照明器具との適合および最大接続可能長（調光器１台あたり）一覧表

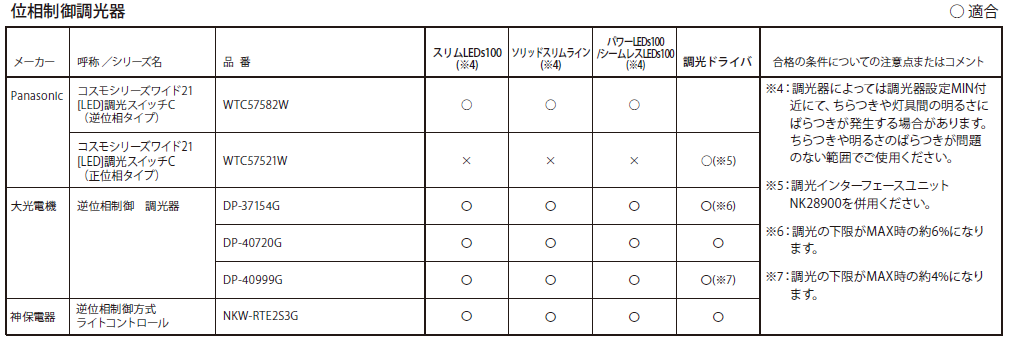

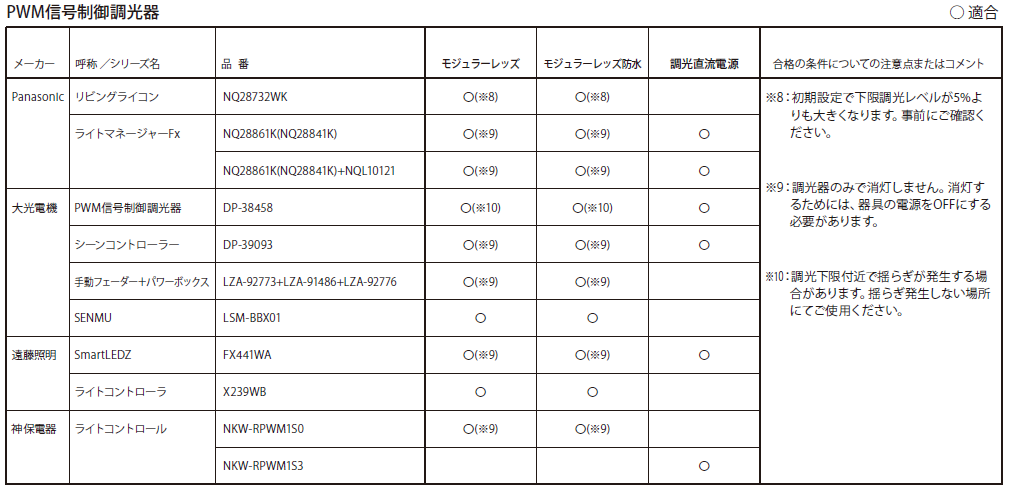

■各社調光器適合表
- ※本内容は2022年４月時点の内容となります。調光器の仕様変更等があった場合は、確認結果と異なる場合がございます。
- 安定化電源を用いての常温環境での確認結果でございます。設置環境によっては、他の電気設備などの干渉により、確認結果と異なる場合がございます。
- 位相調光（正位相）の場合、調光時に、僅かに異音（ジー）が発生する場合がありますが、異常ではありません。
調光に関する注意事項
- 調光下限でちらつきが発生する場合があります。その場合は少し明るめでご使用ください。
- 商用電源のノイズや変動などの影響により、調光域で僅かなちらつきを生じることがありますが故障ではありません。調光設定を少しずらした位置でご使用ください。
- 複数灯を同時に調光した場合、消灯する明るさにバラツキが生じることがありますのでご注意ください。また、長さが違う製品を複数連結した場合、調光時に明るさがそろわない場合がありますが故障ではありません。
- 他機器の影響で電源電圧が変動すると僅かなちらつきを生じることがありますのでご注意ください。
- 複数の調光器を使用した場合、相互影響により僅かなちらつきを生じることがありますがその場合は、調光設定を少しずらした位置でご使用ください。
- 電源を入れて、瞬時フル点灯後に調光点灯することがありますが故障ではありません。
- 調光器、調光ドライバ、直流電源、LED照明器具などから僅かなうなり音が出る場合がありますが故障ではありません。静かな箇所に設置される場合は事前に確認されることをお勧めします。
- 調光器の負荷容量、施工方法、使用方法、などは各社のカタログおよび取扱説明書等に従ってください。
- 調光範囲は調光器により若干異なります。
- テレビ、ラジオなどへの影響が出る場合は、影響が出ないよう離してください。
調光方式について
■位相制御調光方式
|
商用電源(AC100V)とLED照明器具の間に位相制御調光器を接続することにより、LED照明器具への供給電力を制御し、調光させる方式です。信号線が不要なため、施工時の配線が容易です。
|
■PWM信号制御調光方式
|
商用電源とLED照明器具の間にPWM信号制御調光器を接続し、LED照明器具への電力供給の切替をスイッチで行い、PWM信号線により調光を行う方式です。LED照明器具へ電力供給用の電線と調光制御用の信号線の接続が必要です。
|
