直流電源装置
特長●モジュラー LEDs24V シリーズ専用の 直流電源と調光直流電源の2タイプ。 用途屋内直置型と防水型をラインアップ。用途に応じてご選択ください。 |
直流電源装置 ※調光ドライバーと位相制御適合調光器を組み合わせて調光が可能です。調光に関する詳細はこちら
モジュラーLEDs24Vシリーズ専用屋内直置型
EPV-24150B
| 設置場所 | 屋内直置 |
|---|---|
| 寸法・質量 | W71.5×H51×D345mm 1460g |
| 付属品 | 木ねじ 4.1×25 4本 |
| 希望小売価格（税抜） | ￥27,400 |
定格表
| 24Vシリーズ入力 電力最大使用Ｗ数 |
定格入力電圧 入力周波数 |
入力電流 | 定格出力電圧 | 定格出力電流 | 力率(%) (100V/240V) |
効率(%) (100V/240V) |
|---|---|---|---|---|---|---|
| 105W （周囲温度45℃まで） |
AC 100/240V 50/60Hz |
1.9AMax (100Vac) |
24V | 6.25A | 0.95 / 0.95 | 86 / 90 |
| 各種データ | 写真 | 製品図 | 姿図（ZIPファイル） | 取説 |  |
 |
  |
－ |
|---|
モジュラーLEDs24Vシリーズ専用防水型
MU150H024AP
| 設置場所 | 屋外設置 防水型IP67 |
|---|---|
| 寸法・質量 | W67.5×H40×D241mm 1250g |
| 希望小売価格（税抜） | ￥30,400 |
定格表
| 24Vシリーズ入力 電力最大使用Ｗ数 |
定格入力電圧 入力周波数 |
入力電流 | 定格出力電圧 | 定格出力電流 | 力率(%) (100V/240V) |
効率(%) (100V/240V) |
|---|---|---|---|---|---|---|
| 105W （周囲温度45℃まで） |
AC 100/240V 50/60Hz |
1.9AMax (100Vac) |
24V | 6.25A | 0.95 / 0.95 | 86 / 90 |
| 各種データ | 写真 | 製品図 | 姿図（ZIPファイル） | 取説 |  |
|
|
－ |
|---|
直流電源装置の取扱・設置上のご注意
- 施工は有資格者が行ってください。
- 点検できない場所へは設置できません。
- 天井への取付けはしないでください。落下の原因となります。
- 断熱施工はできません。断熱材、防音材等、何らかのものをかぶせた状態で使用しないでください。火災の原因となります。
- 周囲温度45℃ 105W以下でお使いください。故障や火災の原因となります。
- 本電源装置は自然空冷の為、通気を行い周囲20mm以上の空間を取ってください。密閉・狭隈環境や電源装置を並置する場合は、電源ケース温度（Tc）が90℃を超えない範囲としてください。
- 接地工事（Ｄ種接地工事）を確実に行ってください。接地に不備があると感電の原因となります。
- 本電源装置を分解や改造をしないでください。火災・感電・落下の原因となります。
- 本電源装置は弊社灯具（24Vシリーズ）と組合せてください。他用はできません。
- 表示された電源電圧（定格電圧±６％）・周波数で使用してください。指定外の電源電圧・周波数で使用すると、火災・感電の原因となります。
- 出力側の接続は＋/－の極性に十分注意し、端子がゆるまないように確実に接続してください。発煙・発火・故障の原因となります。
- 出力を短絡した場合、破損するおそれがあります。
- 接続する灯具数により灯具の消灯タイミングが異なる場合があります。本電源装置を複
数台使用する場合は事前にご確認ください。 - 垂直に取り付ける際は、入力側が上を向かないように取り付けてください。
- 未然事故防止のために、年一度の専門家の点検を受けてください。
- 湿気のある場所または200V給電の場合は接地してください。その他必要がある場合は接地してください。
- 本電源装置は並列接続できません。
調光直流電源装置 ※PWM適合調光器を組み合わせて調光が可能です。調光に関する詳細はこちら
モジュラーLEDs24Vシリーズ専用屋内直置型
EPVD-24150
| 設置場所 | 屋内直置 |
|---|---|
| 寸法・質量 | W71.5×H51×D350mm 1500g |
| 付属品 | 木ねじ 4.1×25 4本 |
| 希望小売価格（税抜） | ￥33,400 |
| 備考 | 適合調光器：パナソニック製 NQ21506、NQ20355、NQ21595U ルートロン製 グラフィックアイQS(+GRX-PWM-JA) |
定格表
| 24Vシリーズ入力 電力最大使用Ｗ数 |
定格入力電圧 入力周波数 |
入力電流 | 定格出力電圧 | 定格出力電流 | 力率(%) (100V/240V) |
効率(%) (100V/240V) |
|---|---|---|---|---|---|---|
| 105W （周囲温度45℃まで） |
AC 100/240V 50/60Hz |
1.9AMax (100Vac) |
24V | 6.25A | 0.95 / 0.95 | 86 / 90 |
| 各種データ | 写真 | 製品図 | 姿図（ZIPファイル） | 取説 |  |
|
|
|
|---|
モジュラーLEDs24Vシリーズ専用防水型

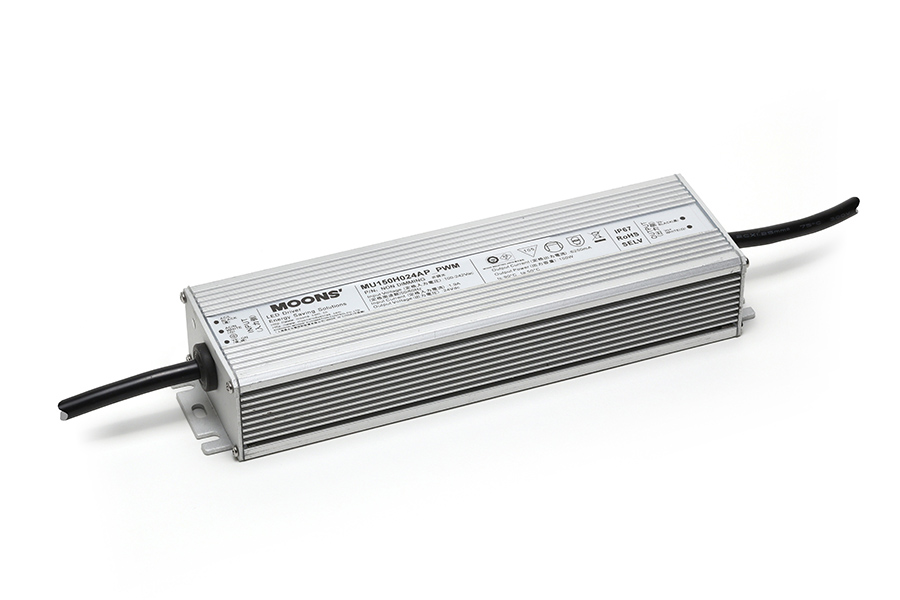

MU150H024AP_PWM
| 設置場所 | 屋外設置 防水型IP67 |
|---|---|
| 寸法・質量 | W67.5×H40×D241mm 1250g |
| 希望小売価格（税抜） | ￥36,400 |
| 備考 | 適合調光器：パナソニック製 NQ21506、NQ20355、NQ21595U ルートロン製 グラフィックアイQS(+GRX-PWM-JA) |
定格表
| 24Vシリーズ入力 電力最大使用Ｗ数 |
定格入力電圧 入力周波数 |
入力電流 | 定格出力電圧 | 定格出力電流 | 力率(%) (100V/240V) |
効率(%) (100V/240V) |
|---|---|---|---|---|---|---|
| 105W （周囲温度45℃まで） |
AC 100/240V 50/60Hz |
1.9AMax (100Vac) |
24V | 6.25A | 0.95 / 0.95 | 86 / 90 |
| 各種データ | 写真 | 製品図 | 姿図（ZIPファイル） | 取説 |  |
|
|
|
|---|
調光直流電源装置の取扱・設置上のご注意
- 施工は有資格者が行ってください。
- 点検できない場所へは設置できません。
- 天井への取付けはしないでください。落下の原因となります。
- 断熱施工はできません。断熱材、防音材等、何らかのものをかぶせた状態で使用しないでください。火災の原因となります。
- 周囲温度45℃ 105W以下でお使いください。故障や火災の原因となります。
- 本電源装置は自然空冷の為、通気を行い周囲20mm以上の空間を取ってください。密閉・狭隈環境や電源装置を並置する場合は、電源ケース温度（Tc）が90℃を超えない範囲としてください。
- 接地工事（Ｄ種接地工事）を確実に行ってください。接地に不備があると感電の原因となります。
- 本電源装置を分解や改造をしないでください。火災・感電・落下の原因となります。
- 本電源装置は弊社灯具（24Vシリーズ）と組合せてください。他用はできません。
- 表示された電源電圧（定格電圧±６％）・周波数で使用してください。指定外の電源電圧・周波数で使用すると、火災・感電の原因となります。
- 出力側の接続は＋/－の極性に十分注意し、端子がゆるまないように確実に接続してください。発煙・発火・故障の原因となります。
- 出力を短絡した場合、破損するおそれがあります。
- 接続する灯具数により灯具の消灯タイミング、調光時の明るさが異なる場合があります。本電源装置を複
数台使用する場合は事前にご確認ください。 - 垂直に取り付ける際は、入力側が上を向かないように取り付けてください。
- 未然事故防止のために、年一度の専門家の点検を受けてください。
- 湿気のある場所または200V給電の場合は接地してください。その他必要がある場合は接地してください。
- 本電源装置は並列接続できません。
