topLED製品24Vシリーズ > LEDsチューブHi

屋内外 防湿 LEDsチューブHi®

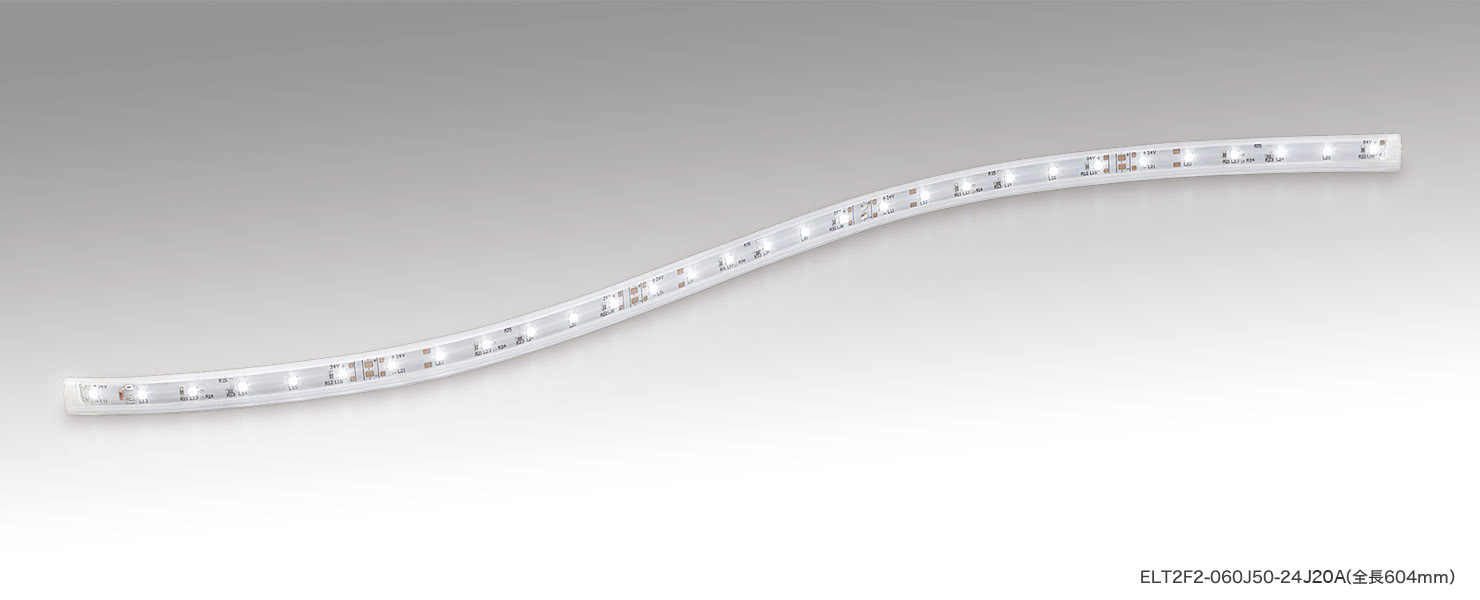

LEDsチューブHi

特長

●屋内外・防湿仕様/保護等級 IP64

●薄形・フレキシブル/厚さ6.2mm で湾曲・屈曲が可能

●全長対応/124mm~1444mmまで120mm単位で注文可(1台~)

用途

間接照明、 足元照明、 サイン

色温度バリエーション・スペック

特長

基本仕様

外郭:ポリカーボネート

調光

調光可能

専用調光 →調光ドライバ参照

付属品

付属品

オプション(税抜価格)

オプション
オプション オプション オプション オプション オプション
オプション
オプション オプション オプション

製品仕様

クリア

外形図 取付具装着時 ※図中寸法は、嵌合により誤差が発生する箇所を()で表記。

外形図

配光曲線(参考)cd/1000lm

配光曲線

製品仕様 2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

・全光束、配光角は参考値。
全長
(mm)
形 名
(○○:色温度の上2桁 2700K→27)
光 色 色温度
(K)
全光束
(lm)
平均演色
評価数
定 格 入力電流
(A)
質量
(g)
希望小売価格
(税抜本体価格)
964 ELT9F2-096J○○-24 昼白色 5000 1040 Ra83 24V 7.7W 0.32 72 ¥12,600
電球色 2700 930 Ra83

全長バリエーション 2700Kタイプ。他の色温度はお問い合わせください。(各色温度は同一価格)

・全光束、直下照度は参考値。
全長
(mm)
形 名
LED 電気定格 全光束
(lm)
直下照度1m
(lx)
希望小売価格
(税抜本体価格)
ピッチ
(mm)
電圧
(V)
電力
(W)
電流
(V)
124 ELT9F2-012J27-24 6 20 24 1.0 0.04 120 50 ¥5,500
244 ELT9F2-024J27-24 12 2.0 0.08 230 80 ¥6,000
364 ELT9F2-036J27-24 18 2.9 0.12 350 120 ¥6,500
484 ELT9F2-048J27-24 24 3.9 0.16 460 160 ¥8,800
604 ELT9F2-060J27-24 30 4.8 0.20 580 200 ¥9,300
724 ELT9F2-072J27-24 36 5.8 0.24 700 230 ¥9,800
844 ELT9F2-084J27-24 42 6.8 0.28 810 260 ¥12,000
964 ELT9F2-096J27-24 48 7.7 0.32 930 290 ¥12,600
1084 ELT9F2-108J27-24 54 8.7 0.36 1040 320 ¥13,100
1204 ELT9F2-120J27-24 60 9.6 0.40 1160 350 ¥15,400
1324 ELT9F2-132J27-24 66 10.6 0.44 1280 380 ¥15,900
1444 ELT9F2-144J27-24 72 11.6 0.48 1390 410 ¥16,500
・乳半タイプも、特注対応にて製作可能です。

特注対応 : 連結長の延伸について

●連結長を標準品の1.4倍に延伸し、明るさと消費電力を半分とした仕様を特注で対応いたします。

●明るさをそれほど必要としない環境で、回路数を少なくしたい場合に有効です。また、調光器を使用せずに明るさを抑えたい場合に便利です。

●価格は標準品と同一です。

長連結モデル

製品仕様 全長964mm 2700Kタイプのみの記載。全長のラインナップおよび対応色温度は標準仕様と共通です。形名は標準品のものの最後に J20 が付きます。

・全光束は参考値。
全長
(mm)
形 名 光 色 色温度
(K)
全光束
(lm)
平均演色
評価数
定 格 入力電流
(A)
質量
(g)
希望小売価格
(税抜本体価格)
964 ELT9F2-096J27-24J20 電球色 2700 465 Ra83 24V 3.8W 0.16 72 ¥12,600

詳しくはリーフレットをお読みくださいリーフレット

最小施工寸法

最小施工寸法


施工について

最小施工寸法

注意事項

●器具は絶対に切断しないでください。

●電源ケーブルは、1回路に1本必要です。

●口出し線にすり傷・切り傷などつけないでください。またコネクタは確実に接続してください。

●電線送りをしない場合は、必ず電源ケーブルに付属の終端コネクタを接続してください。接続しないと防水ができません。

●配線についてはこちらを、防水・防湿器具の注意事項についてはこちらをご覧ください。
