屋内　モジュラーレッズ®シリーズ　シーリングウォッシャー／傾斜配光

モジュラーレッズシリーズ

特長

●多彩なランプバーと器具の組合せ

●高出力な間接照明用配光

●長い連結長／ AC100Vは30m、AC200Vは50mまで連結可能

●軽量・省施工／器具500g、ランプバー660g（傾斜配光1159mmの場合）、速結端子台で簡単施工

用途

間接照明

 色温度バリエーション・スペック
特長 特長
バリエーション
詳細説明部分に移動します		 シーリングウォッシャー 傾斜配光

フロスト／ミディアム／ナローはこちら
シームレス／スクエアシームレス／コーナーライトはこちら
スーパーナロー／ウォールウォッシャーはこちら

基本仕様

ランプバー
　本　体：アルミ合金（シルバー）
　カバー：ポリカーボネート

器具
　本　体：アルミ合金（シルバー）

光束維持時間

40000時間（光束維持率70％）

調光

PWM調光（調光範囲2～100％）

適合調光器

・パナソニック製NQ21506

・ルートロン製グラフィックアイQS
　＋PWMインターフェイスGRX-PWM-JA

付属品

付属品

オプション（税抜価格）

オプション
オプション オプション オプション

バリエーション

シーリングウォッシャー
シーリングウォッシャー

外形図 ランプバー/器具組合せ後 ※図中寸法は嵌合により誤差がある箇所を()で表記。

外形図

配光曲線（参考）cd/1000lm

配光曲線

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格) ※直下照度は光軸方向1mの照度

 ・直下照度、配光角は参考値。
全長
（mm）		 形　名
(○○:色温度の上2桁 2700K→27)		 光　色 色温度
（K）		 全光束
（lm）		 直下照度 1ｍ
（lx）		 固有エネルギー
消費効率（lm/W）
100V/200V		 平均演色
評価数		 質量
（g）		 希望小売価格
（税抜本体価格）		 付属品
使用数
583 MAL106-1○○CW 昼白色 5000 1430 2860 ※ 113.4/113.4 Ra83 365 \7,700 2
電球色 2700 1310 2670 ※ 103.9/103.9
871 MAL109-1○○CW 昼白色 5000 2150 3340 ※ 116.2/116.2 535 ¥10,500 3
電球色 2700 1970 2960 ※ 106.4/106.4
1159 MAL112-1○○CW 昼白色 5000 2870 3620 ※ 114.8/114.8 710 ¥13,000
電球色 2700 2620 3200 ※ 104.8/104.8
上記「ランプバー」は右記「器具」と
組み合わせて使用します。
器具 全長
（mm）		 形　名 定　格
100V/200V		 入力電流（A）
100V/200V		 質量
（g）		 希望小売価格
（税抜本体価格）
583 MAF106A 12.6W/12.6W 0.13/0.07 310 ¥16,400
871 MAF109A 18.5W/18.5W 0.19/0.10 400 ¥17,600
1159 MAF112A 25.0W/25.0W 0.25/0.13 500 ¥19,200
各種データ 準備中です　しばらくお待ちください

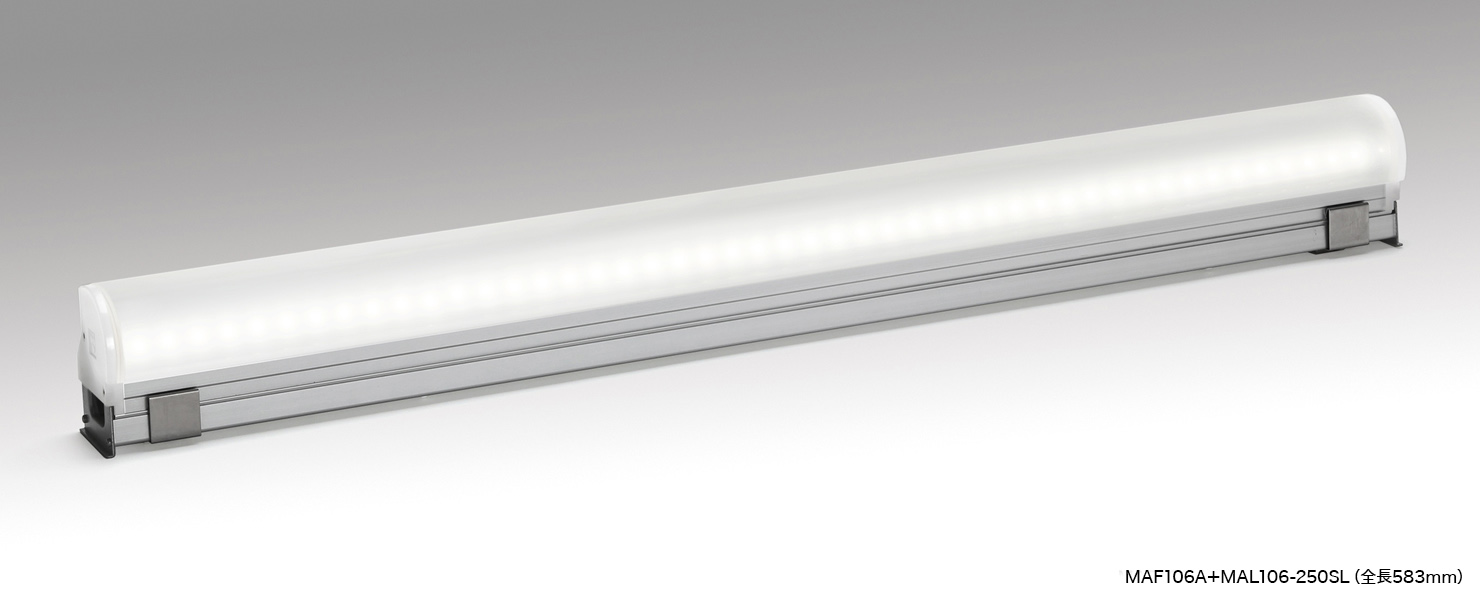

傾斜配光
傾斜配光

外形図 ランプバー/器具組合せ後 ※図中寸法は嵌合により誤差がある箇所を()で表記。

外形図

配光曲線（参考）cd/1000lm

配光曲線

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格) ※直下照度は光軸方向1mの照度

 ・直下照度、配光角は参考値。
全長
（mm）		 形　名
(○○:色温度の上2桁 2700K→27)		 光　色 色温度
（K）		 全光束
（lm）		 直下照度 1ｍ
（lx）		 固有エネルギー
消費効率（lm/W）
100V/200V		 平均演色
評価数		 質量
（g）		 希望小売価格
（税抜本体価格）		 付属品
使用数
583 MAL106-2○○SL 昼白色 5000 1900 530 ※ 150.7/150.7 Ra93 360 ¥7,700 2
電球色 2700 1710 470 ※ 135.7/135.7
871 MAL109-2○○SL 昼白色 5000 2850 750 ※ 154.0/154.0 520 ¥10,500 3
電球色 2700 2560 670 ※ 138.3/138.3
1159 MAL112-2○○SL 昼白色 5000 3810 930 ※ 152.4/152.4 660 ¥13,000
電球色 2700 3410 830 ※ 136.4/136.4
上記「ランプバー」は右記「器具」と
組み合わせて使用します。
器具 全長
（mm）		 形　名 定　格
100V/200V		 入力電流（A）
100V/200V		 質量
（g）		 希望小売価格
（税抜本体価格）
583 MAF106A 12.6W/12.6W 0.13/0.07 310 ¥16,400
871 MAF109A 18.5W/18.5W 0.19/0.10 400 ¥17,600
1159 MAF112A 25.0W/25.0W 0.25/0.13 500 ¥19,200
各種データ 準備中です　しばらくお待ちください

最小施工寸法

最小施工寸法

推奨施工寸法

推奨施工寸法

注意事項

●狭配光器具の設置面は水平にしてください。光のムラになるおそれがあります。

●施工/取付についてはこちらをご覧ください。各器具毎の詳細は取扱説明書をお読みください。

●調光に関する注意事項はこちらをご覧ください。

納入事例

ヒルトン長崎   玉造幼稚園

ヒルトン長崎

インテリアデザイン：橋本夕紀夫デザインスタジオ
照明計画：ICE都市環境照明研究所
撮影：ナカサアンドパートナーズ



玉造幼稚園

設計：株式会社 橋本尚樹建築設計事務所
照明設計：飯塚千恵里照明設計事務所
