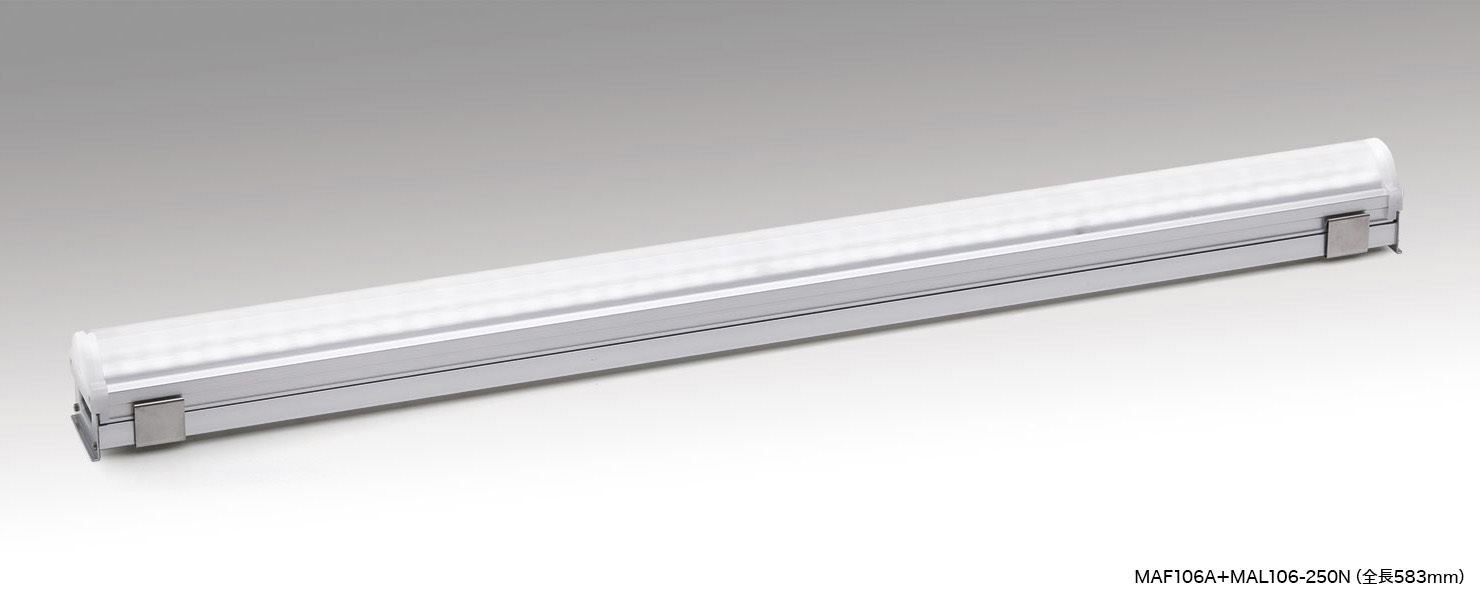

屋内 モジュラーレッズ®シリーズ フロスト/ミディアム/ナロー

モジュラーレッズシリーズ

特長

●多彩なランプバーと器具の組合せ

●高出力・高効率なランプバー/光束3810lm・効率136lm/W(フロスト・5000K・全長1159mmの場合)

●長い連結長/ AC100Vは30m、AC200Vは50mまで連結可能

●軽量・省施工/器具質量500g、ランプバー490g(フロスト、全長1159mmの場合)、速結端子台で簡単施工

用途

間接照明

色温度バリエーション・スペック

特長 特長

基本仕様

ランプバー
 本 体:アルミ合金(シルバー)
 カバー:ポリカーボネート

器具
 本 体:アルミ合金(シルバー)

調光

調光可能 PWM調光:調光範囲2~100%

適合調光器

・パナソニック製 NQ21506、NQ20355、NQ21595U

・ルートロン製  グラフィックアイQS+PWMインターフェイスGRX-PWM-JA

付属品

付属品

オプション(税抜価格)

オプション
オプション オプション オプション オプション

バリエーション

フロスト
フロスト

外形図 ランプバー/器具組合せ後 ※図中寸法は嵌合により誤差がある箇所を()で表記。

外形図

配光曲線(参考)cd/1000lm

配光曲線

製品仕様 2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

・直下照度、配光角は参考値。
全長
(mm)
形 名
(○○:色温度の上2桁 2700K→27)
光 色 色温度
(K)
全光束
(lm)
直下照度 1m
(lx)
固有エネルギー
消費効率(lm/W)
100V/200V
平均演色
評価数
質量
(g)
希望小売価格
(税抜本体価格)
付属品
使用数
583 MAL106-9○○F 昼白色 5000 1900 550 135.7/135.7 Ra83 250 ¥7,000 2
電球色 2700 1710 500 122.1/122.1 Ra83
871 MAL109-9○○F 昼白色 5000 2850 770 135.7/135.7 Ra83 380 ¥9,600 3
電球色 2700 2560 700 121.9/121.9 Ra83
1159 MAL112-9○○F 昼白色 5000 3810 960 136.5/136.5 Ra83 490 ¥11,700
電球色 2700 3410 870 122.2/122.2 Ra83
上記「ランプバー」は右記「器具」と
組み合わせて使用します。
器具 全長
(mm)
形 名 定 格
100V/200V
入力電流(A)
100V/200V
質量
(g)
希望小売価格
(税抜本体価格)
583 MAF106 14.0W/14.0W 0.16/0.08 310 ¥16,400
871 MAF109 21.0W/21.0W 0.24/0.12 400 ¥17,600
1159 MAF112 27.9W/27.9W 0.32/0.16 500 ¥19,200

ミディアム
ミディアム

外形図 ランプバー/器具組合せ後 ※図中寸法は嵌合により誤差がある箇所を()で表記。

外形図

配光曲線(参考)cd/1000lm

配光曲線

製品仕様 2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

・直下照度、配光角は参考値。
全長
(mm)
形 名
(○○:色温度の上2桁 2700K→27)
光 色 色温度
(K)
全光束
(lm)
直下照度 1m
(lx)
固有エネルギー
消費効率(lm/W)
100V/200V
平均演色
評価数
質量
(g)
希望小売価格
(税抜本体価格)
付属品
使用数
583 MAL106-9○○L 昼白色 5000 1860 760 125.7 / 125.7 Ra83 300 ¥7,000 2
電球色 2700 1560 680 111.4 / 111.4 Ra83
871 MAL109-9○○L 昼白色 5000 2650 1080 126.1 / 126.1 Ra83 400 ¥9,600 3
電球色 2700 2340 960 111.4 / 111.4 Ra83
1159 MAL112-9○○L 昼白色 5000 3530 1350 126.5 / 126.5 Ra83 580 ¥11,700
電球色 2700 3120 1200 111.8 / 111.8 Ra83
上記「ランプバー」は右記「器具」と
組み合わせて使用します。
器具 全長
(mm)
形 名 定 格
100V/200V
入力電流(A)
100V/200V
質量
(g)
希望小売価格
(税抜本体価格)
583 MAF106 14.0W/14.0W 0.16/0.08 310 ¥16,400
871 MAF109 21.0W/21.0W 0.24/0.12 400 ¥17,600
1159 MAF112 27.9W/27.9W 0.32/0.16 500 ¥19,200

ナロー
ナロー

外形図 ランプバー/器具組合せ後 ※図中寸法は嵌合により誤差がある箇所を()で表記。

外形図

配光曲線(参考)cd/1000lm

配光曲線

製品仕様 2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

・直下照度、配光角は参考値。
全長
(mm)
形 名
(○○:色温度の上2桁 2700K→27)
光 色 色温度
(K)
全光束
(lm)
直下照度 1m
(lx)
固有エネルギー
消費効率(lm/W)
100V/200V
平均演色
評価数
質量
(g)
希望小売価格
(税抜本体価格)
付属品
使用数
583 MAL106-9○○N 昼白色 5000 1860 1370 132.8 / 132.8 Ra83 300 ¥7,000 2
電球色 2700 1670 1220 119.2 / 119.2 Ra83
871 MAL109-9○○N 昼白色 5000 2790 1950 132.8 / 132.8 Ra83 440 ¥9,600 3
電球色 2700 2500 1730 119.0 / 119.0 Ra83
1159 MAL112-9○○N 昼白色 5000 3720 2420 133.3 / 133.3 Ra83 580 ¥11,700
電球色 2700 3340 2160 119.7 / 119.7 Ra83
上記「ランプバー」は右記「器具」と
組み合わせて使用します。
器具 全長
(mm)
形 名 定 格
100V/200V
入力電流(A)
100V/200V
質量
(g)
希望小売価格
(税抜本体価格)
583 MAF106 14.0W/14.0W 0.16/0.08 310 ¥16,400
871 MAF109 21.0W/21.0W 0.24/0.12 400 ¥17,600
1159 MAF112 27.9W/27.9W 0.32/0.16 500 ¥19,200

最小施工寸法   ※寸法は、器具放熱を考慮した最小寸法です。施工の際は、器具取付が容易に行えるように造作寸法にご配慮ください。

最小施工寸法

調光方式について

調光方式について

注意事項

●連結する場合は①器具同士密接設置②VVFΦ1.6またはΦ2.0などで離間設置のいずれかにしてください。

●調光信号線はCPEVΦ0.9-1PまたはΦ1.2-1Pを総配線長100m以内で使用してください。

●調光器による最大接続台数についてはこちらをご覧ください。

納入事例

日本橋高島屋 新館   QUARK SALON TOKYO

日本橋高島屋 新館

設計:株式会社日本設計
ライティングデザイン:内原智史デザイン事務所



QUARK SALON TOKYO

設計:尾形嗣朗デザイン事務所+174建築計画一級建築士事務所
照明デザイン:ソノベデザインオフィス
