屋内 モジュラーレッズ®シリーズ スーパーナロー／ウォールウォッシャー
特長●多彩なランプバーと器具の組合せ ●高出力なナローな光 ●長い連結長／ AC100Vは30m、AC200Vは50mまで連結可能 ●軽量・省施工／器具質量500g、ランプバー580g（ウォールウォッシャー、全長1159mmの場合）、速結端子台で簡単施工 用途間接照明、 主照明の光源 |
|
| バリエーション 詳細説明部分に移動します |
|
|---|---|
|
フロスト／ミディアム／ナローはこちら シームレス／スクエアシームレス／コーナーライトはこちら シーリングウォッシャー／傾斜配光はこちら |

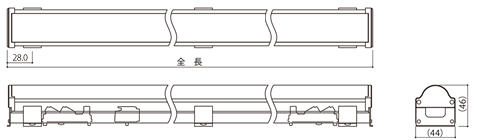

基本仕様ランプバー 器具 |
調光調光可能 PWM調光：調光範囲2～100％ 適合調光器 ・パナソニック製 NQ21506、NQ20355、NQ21595U ・ルートロン製 グラフィックアイQS＋PWMインターフェイスGRX-PWM-JA |
付属品 |
オプション（税抜価格） |
|
バリエーション
|
スーパーナロー
|
|
|---|
製品仕様 2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格) |
・直下照度、配光角は参考値。 |
| 全長 （mm） |
形 名 (○○:色温度の上2桁 2700K→27) |
光 色 | 色温度 （K） |
全光束 （lm） |
直下照度 1ｍ （lx） |
固有エネルギー 消費効率（lm/W） 100V/200V |
平均演色 評価数 |
質量 （g） |
希望小売価格 （税抜本体価格） |
付属品 使用数 |
|---|---|---|---|---|---|---|---|---|---|---|
| 583 | MAL106-1○○S | 昼白色 | 5000 | 1430 | 5310 | 102.1/ 102.1 | Ra83 | 310 | ¥7,700 | 2 |
| 電球色 | 2700 | 1310 | 4860 | 93.5 / 93.5 | Ra83 | |||||
| 871 | MAL109-1○○S | 昼白色 | 5000 | 2150 | 5650 | 102.3/ 102.3 | Ra83 | 450 | ¥10,500 | 3 |
| 電球色 | 2700 | 1970 | 5190 | 93.8 / 93.8 | Ra83 | |||||
| 1159 | MAL112-1○○S | 昼白色 | 5000 | 2870 | 5780 | 102.8/ 102.8 | Ra83 | 590 | ¥13,000 | |
| 電球色 | 2700 | 2620 | 5280 | 93.9 / 93.9 | Ra83 |
| 上記「ランプバー」は右記「器具」と 組み合わせて使用します。 |
|
| 各種データ | 写真 | 製品図 | 姿図 （ZIPファイル） |
取説 | IES（ZIPファイル） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2700K | 3000K | 3500K | 4000K | 5000K | 2700K | 3000K | 3500K | 4000K | 5000K | |||||
 |
 |
|
|
|
|
|
|
 |
|
|
|
|
||
※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります
|
ウォールウォッシャー
|
|
|---|
製品仕様 2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格) |
・直下照度、配光角は参考値。 |
| 全長 （mm） |
形 名 (○○:色温度の上2桁 2700K→27) |
光 色 | 色温度 （K） |
全光束 （lm） |
直下照度 1ｍ （lx） |
固有エネルギー 消費効率（lm/W） 100V/200V |
平均演色 評価数 |
質量 （g） |
希望小売価格 （税抜本体価格） |
付属品 使用数 |
|---|---|---|---|---|---|---|---|---|---|---|
| 583 | MAL106-1○○WW | 昼白色 | 5000 | 1430 | 3460 | 102.1/ 102.1 | Ra83 | 290 | ¥7,700 | 2 |
| 電球色 | 2700 | 1310 | 3260 | 93.5 / 93.5 | Ra83 | |||||
| 871 | MAL109-1○○WW | 昼白色 | 5000 | 2150 | 3880 | 102.3/ 102.3 | Ra83 | 440 | ¥10,500 | 3 |
| 電球色 | 2700 | 1970 | 3650 | 93.8 / 93.8 | Ra83 | |||||
| 1159 | MAL112-1○○WW | 昼白色 | 5000 | 2870 | 4080 | 102.8/ 102.8 | Ra83 | 580 | ¥13,000 | |
| 電球色 | 2700 | 2620 | 3810 | 93.9 / 93.9 | Ra83 |
| 上記「ランプバー」は右記「器具」と 組み合わせて使用します。 |
|
| 各種データ | 写真 | 製品図 | 姿図 （ZIPファイル） |
取説 | IES（ZIPファイル） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2700K | 3000K | 3500K | 4000K | 5000K | 2700K | 3000K | 3500K | 4000K | 5000K | |||||
 |
|
|
|
|
|
|
|
|
|
|
|
|
||
※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります
最小施工寸法 ※寸法は、器具放熱を考慮した最小寸法です。施工の際は、器具取付が容易に行えるように造作寸法にご配慮ください。
調光方式について
注意事項
●連結する場合は①器具同士密接設置②VVFΦ1.6またはΦ2.0などで離間設置のいずれかにしてください。
●調光信号線はCPEVΦ0.9-1PまたはΦ1.2-1Pを総配線長100m以内で使用してください。
●調光器による最大接続台数についてはこちらをご覧ください。
納入事例
 |
||
|
FRAME NIHONBASHI 設計：株式会社プランテック |
