屋外 防湿　モジュラーレッズ®防水

モジュラーレッズ防水

特長

●5種類の配光

●高効率/固有エネルギー消費効率147lm/W（フロスト・5000K・全長1182mmの場合）

●長い連結長／ AC100Vは25m、AC200Vは50mまで連結可能

●コネクター接続により簡単施工

用途

間接照明

 色温度バリエーション・スペック
特長
バリエーション
詳細説明部分に移動します		 フロスト ミディアム ナロー スーパーナロー ウォールウォッシャー

基本仕様

本　体：アルミ合金（シルバー）
カバー：ポリカーボネート

光束維持時間

40000時間（光束維持率70％）

調光

PWM調光（調光範囲2～100％）

適合調光器

・パナソニック製NQ21506

・ルートロン製グラフィックアイQS
　＋PWMインターフェイスGRX-PWM-JA

付属品

付属品

オプション（税抜価格）

オプション
オプション オプション オプション オプション オプション オプション オプション

バリエーション

フロスト
フロスト

外形図 ※図中寸法は嵌合により誤差がある箇所を()で表記。

外形図

配光曲線（参考）cd/1000lm

配光曲線

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

 ・直下照度、配光角は参考値。
全長
（mm）		 形　名
(○○:色温度の上2桁 2700K→27)		 光　色 色温度
（K）		 全光束
（lm）		 直下照度 1ｍ
（lx)		 固有エネルギー
消費効率(lm/W)
100V/200V		 平均演色
評価数		 定　格
100V/200V		 入力電流
（A）
100V/200V		 質量
（g）		 希望小売価格
（税抜本体価格）		 取付具
使用数
606 MCI106A-2〇〇F 昼白色 5000 1500 440 141.5/141.5 Ra93 10.6W/10.6W 0.11/0.06 670 ¥30,300 2
電球色 2700 1320 390 124.5/124.5
894 MCI109A-2〇〇F 昼白色 5000 2250 630 145.1/145.1 15.5W/15.5W 0.16/0.08 910 ¥34,600 3
電球色 2700 1990 560 128.3/128.3
1182 MCI112A-2〇〇F 昼白色 5000 3000 780 147.0/147.0 20.4W/20.4W 0.21/0.10 1130 ¥41,700
電球色 2700 2650 690 129.9/129.9
各種データ 写真 製品図 姿図
（ZIPファイル）		 取説 IES（ZIPファイル）
2700K 3000K 3500K 4000K 5000K 2700K 3000K 3500K 4000K 5000K
JPEG PDF PDF PDF PDF PDF DWG DXF PDF IES IES IES IES IES
※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります
ミディアム
ミディアム

外形図 ※図中寸法は嵌合により誤差がある箇所を()で表記。

外形図

配光曲線（参考）cd/1000lm

配光曲線

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

 ・直下照度、配光角は参考値。
全長
（mm）		 形　名
(○○:色温度の上2桁 2700K→27)		 光　色 色温度
（K）		 全光束
（lm）		 直下照度 1ｍ
（lx)		 固有エネルギー
消費効率(lm/W)
100V/200V		 平均演色
評価数		 定　格
100V/200V		 入力電流
（A）
100V/200V		 質量
（g）		 希望小売価格
（税抜本体価格）		 取付具
使用数
606 MCI106A-2〇〇L 昼白色 5000 1430 640 134.9/134.9 Ra93 10.6W/10.6W 0.11/0.06 720 ¥31,100 2
電球色 2700 1260 570 118.8/118.8
894 MCI109A-2〇〇L 昼白色 5000 2150 920 138.7/138.7 15.5W/15.5W 0.16/0.08 970 ¥35,800 3
電球色 2700 1900 820 122.5/122.5
1182 MCI112A-2〇〇L 昼白色 5000 2860 1150 140.1/140.1 20.4W/20.4W 0.21/0.10 1220 ¥43,200
電球色 2700 2530 1020 124.0/124.0
各種データ 写真 製品図 姿図
（ZIPファイル）		 取説 IES（ZIPファイル）
2700K 3000K 3500K 4000K 5000K 2700K 3000K 3500K 4000K 5000K
JPEG PDF PDF PDF PDF PDF DWG DXF PDF IES IES IES IES IES
※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります
ナロー
ナロー

外形図 ※図中寸法は嵌合により誤差がある箇所を()で表記。

外形図

配光曲線（参考）cd/1000lm

配光曲線

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

 ・直下照度、配光角は参考値。
全長
（mm）		 形　名
(○○:色温度の上2桁 2700K→27)		 光　色 色温度
（K）		 全光束
（lm）		 直下照度 1ｍ
（lx)		 固有エネルギー
消費効率(lm/W)
100V/200V		 平均演色
評価数		 定　格
100V/200V		 入力電流
（A）
100V/200V		 質量
（g）		 希望小売価格
（税抜本体価格）		 取付具
使用数
606 MCI106A-2〇〇N 昼白色 5000 1460 1100 137.7/137.7 Ra93 10.6W/10.6W 0.11/0.06 720 ¥31,100 2
電球色 2700 1290 980 121.6/121.6
894 MCI109A-2〇〇N 昼白色 5000 2200 1580 141.9/141.9 15.5W/15.5W 0.16/0.08 970 ¥35,800 3
電球色 2700 1940 1390 125.1/125.1
1182 MCI112A-2〇〇N 昼白色 5000 2930 1970 143.6/143.6 20.4W/20.4W 0.21/0.10 1220 ¥43,200
電球色 2700 2590 1740 126.9/126.9
各種データ 写真 製品図 姿図
（ZIPファイル）		 取説 IES（ZIPファイル）
2700K 3000K 3500K 4000K 5000K 2700K 3000K 3500K 4000K 5000K
JPEG PDF PDF PDF PDF PDF DWG DXF PDF IES IES IES IES IES
※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります
スーパーナロー
スーパーナロー

外形図 ※図中寸法は嵌合により誤差がある箇所を()で表記。

外形図

配光曲線（参考）cd/1000lm

配光曲線

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

 ・直下照度、配光角は参考値。
全長
（mm）		 形　名
(○○:色温度の上2桁 2700K→27)		 光　色 色温度
（K）		 全光束
（lm）		 直下照度 1ｍ
（lx)		 固有エネルギー
消費効率(lm/W)
100V/200V		 平均演色
評価数		 定　格
100V/200V		 入力電流
（A）
100V/200V		 質量
（g）		 希望小売価格
（税抜本体価格）		 取付具
使用数
606 MCI106A-1〇〇S 昼白色 5000 1160 4140 109.4/109.4 Ra83 10.6W/10.6W 0.11/0.06 730 ¥32,100 2
電球色 2700 970 3420 91.5/91.5
894 MCI109A-1〇〇S 昼白色 5000 1740 4440 112.2/112.2 15.5W/15.5W 0.16/0.08 970 ¥36,800 3
電球色 2700 1460 3680 94.1/94.1
1182 MCI112A-1〇〇S 昼白色 5000 2320 4560 113.7/113.7 20.4W/20.4W 0.21/0.10 1240 ¥45,000
電球色 2700 1950 3790 95.5/95.5
各種データ 写真 製品図 姿図
（ZIPファイル）		 取説 IES（ZIPファイル）
2700K 3000K 3500K 4000K 5000K 2700K 3000K 3500K 4000K 5000K
JPEG PDF PDF PDF PDF PDF DWG DXF PDF IES IES IES IES IES
※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります
ウォールウォッシャー
ウォールウォッシャー

外形図 ※図中寸法は嵌合により誤差がある箇所を()で表記。

外形図

配光曲線（参考）cd/1000lm

配光曲線

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

 ・直下照度、配光角は参考値。
全長
（mm）		 形　名
(○○:色温度の上2桁 2700K→27)		 光　色 色温度
（K）		 全光束
（lm）		 直下照度 1ｍ
（lx)		 固有エネルギー
消費効率(lm/W)
100V/200V		 平均演色
評価数		 定　格
100V/200V		 入力電流
（A）
100V/200V		 質量
（g）		 希望小売価格
（税抜本体価格）		 取付具
使用数
606 MCI106A-1〇〇WW 昼白色 5000 1160 2810 109.4/109.4 Ra83 10.6W/10.6W 0.11/0.06 720 ¥32,100 2
電球色 2700 970 2320 91.5/91.5
894 MCI109A-1〇〇WW 昼白色 5000 1740 3150 112.2/112.2 15.5W/15.5W 0.16/0.08 980 ¥36,800 3
電球色 2700 1460 2610 94.1/94.1
1182 MCI112A-1〇〇WW 昼白色 5000 2320 3310 113.7/113.7 20.4W/20.4W 0.21/0.10 1220 ¥45,000
電球色 2700 1950 2750 95.5/95.5
各種データ 写真 製品図 姿図
（ZIPファイル）		 取説 IES（ZIPファイル）
2700K 3000K 3500K 4000K 5000K 2700K 3000K 3500K 4000K 5000K
JPEG PDF PDF PDF PDF PDF DWG DXF PDF IES IES IES IES IES
※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります

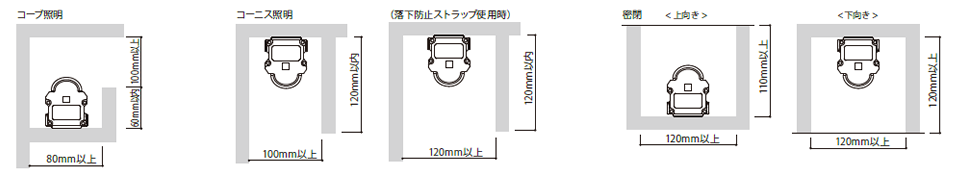

最小施工寸法　　　※寸法は、器具放熱を考慮した最小寸法です。施工の際は、器具取付が容易に行えるように造作寸法にご配慮ください。

最小施工寸法

推奨距離（壁面から器具側面）

推奨距離 L：30ｍｍ以上（フロスト/ミディアム/ナロー）
L：40ｍｍ以上（スーパーナロー/ウォールウォッシャー）
　　・器具同士密接状態設置の際には、壁面に明るさムラが生じていないか、事前確認をお奨めします。

注意事項

●電源ケーブルは、1回路に1本必要です。

●未接続のコネクタには防水処理のため、入力、終端コネクタを必ず取付けてください。

●施工/取付についてはこちらをご覧ください。各器具毎の詳細は取扱説明書をお読みください。

●調光に関する注意事項はこちらをご覧ください。
