オプション品

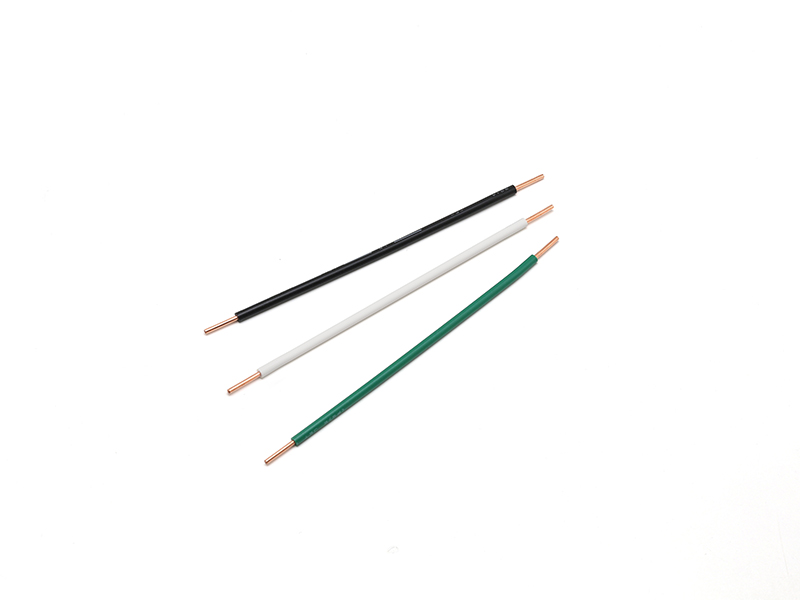

●モジュラーレッズシリーズを密着連結する場合に使用します。

※器具を離して連結する場合は以下をご用意ください。

　　電源線・アース線 はVVFΦ1.6またはΦ2.0 Cu線をご使用ください。

　　調光信号線 はCPEVΦ0.9 -1PまたはΦ1.2 -1Pをご使用ください。

●電源ケーブル、PWM信号入力ケーブルは1回路に1本必要です。

●入力コネクタを少し外部へ引き出して、電源ケーブル、PWM
　信号入力ケーブルと接続します。

●連結しない送りコネクタには必ず付属の終端コネクタを取り
　付けてください。

※電源ケーブルとPWM信号入力ケーブルを確実に接続し、接続
　部を器具内に収めてください。

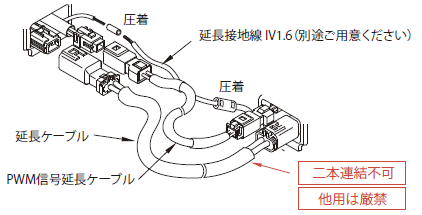

●器具間を離して連結する場合は、延長ケーブルをお使いください。
　ケーブルは電源延長ケーブルとPWM信号延長ケーブルがあります。
　(連接の場合は、器具のコネクタ同士の接続で対応できます）

●延長ケーブルの切断はできません。本形状のままご使用ください。

※別途、延長接地線としてIV1.6をご用意ください。

●PWM調光をしない（PWM信号入力ケーブルを使用しない）場合、器具のPWM信号入力コネク/PWM信号送りコネクタを当品で封止します。

●落下防止に使用します。

　①器具に付属の取付具を設置します。

　②器具を取付具（落下防止ストラップ装着済み）に装着し、
　　落下防止ストラップ先を取付具へ差し込んで装着します。

　※図はモジュラーレッズ防水にMCI1-FHSを取付ける場合の
　　ものですが、屋内用の場合も手順は同じです。

●照射角度を変更(15°/30°)する際に使用します。屋内用は器具
　に直接取り付けて使用します。防水用は器具に付属の取付具と組
　み合わせて使用します。

　①傾斜方向に注意し、傾斜取付具を取付面に固定後、器具を取り
　付けてください。
　※傾斜方向にはご注意ください。

　②照射角度(15°/30°)を調整し付属のリベットで固定します。
