屋内外防湿　LEDsライナー

特長

●屋内外・防湿仕様／保護等級 IP64

●薄形・軽量／本体幅14.5mm、厚さ7.1mm、80g/m

●全長対応／134mm~1454mmまで120mm単位で注文可（1台～）

用途

間接照明、足元照明、電飾・演出照明

バリエーション詳細説明部分に移動します

基本仕様

外郭：ポリカーボネート

調光

調光可能

PWM調光:調光直流電源を使用　→調光直流電源

位相差調光:直流電源と調光ドライバを使用　→調光ドライバ

付属品

オプション（税抜価格）

製品仕様

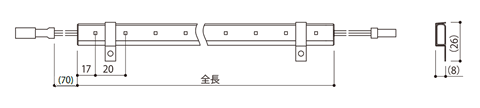

外形図　取付具装着時　※図中寸法は、嵌合により誤差が発生する箇所を()で表記。

配光曲線（参考）cd/1000lm

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

・直下照度、配光角は参考値。

全長（mm）	形　名 (○○:色温度の上2桁 2700K→27)	光　色	色温度（K）	全光束（lm）	直下照度 1ｍ（lx)	平均演色評価数	定格			質量（g）	希望小売価格（税抜本体価格）	取付具使用数
全長（mm）	形　名 (○○:色温度の上2桁 2700K→27)	光　色	色温度（K）	全光束（lm）	直下照度 1ｍ（lx)	平均演色評価数	電圧（V）	電力（W）	電流（A）	質量（g）	希望小売価格（税抜本体価格）	取付具使用数
134	ELL9K2-013J○○-24	昼白色	5000	130	40	Ra83	24	1.0	0.04	17	¥5,000	2
134	ELL9K2-013J○○-24	電球色	2700	120	30	Ra83		1.0	0.04	17	¥5,000
254	ELL9K2-025J○○-24	昼白色	5000	260	80	Ra83		2.0	0.08	25	¥5,700
254	ELL9K2-025J○○-24	電球色	2700	230	70	Ra83		2.0	0.08	25	¥5,700
374	ELL9K2-037J○○-24	昼白色	5000	390	120	Ra83		2.9	0.12	33	¥6,600
374	ELL9K2-037J○○-24	電球色	2700	350	110	Ra83		2.9	0.12	33	¥6,600
494	ELL9K2-049J○○-24	昼白色	5000	520	160	Ra83		3.9	0.16	43	¥7,700	3
494	ELL9K2-049J○○-24	電球色	2700	460	140	Ra83		3.9	0.16	43	¥7,700
614	ELL9K2-061J○○-24	昼白色	5000	650	200	Ra83		4.8	0.20	52	¥8,500
614	ELL9K2-061J○○-24	電球色	2700	580	180	Ra83		4.8	0.20	52	¥8,500
734	ELL9K2-073J○○-24	昼白色	5000	780	230	Ra83		5.8	0.24	62	¥9,400
734	ELL9K2-073J○○-24	電球色	2700	700	210	Ra83		5.8	0.24	62	¥9,400
854	ELL9K2-085J○○-24	昼白色	5000	910	260	Ra83		6.8	0.28	70	¥10,200
854	ELL9K2-085J○○-24	電球色	2700	810	230	Ra83		6.8	0.28	70	¥10,200
974	ELL9K2-097J○○-24	昼白色	5000	1040	290	Ra83		7.7	0.32	79	¥11,200	5
974	ELL9K2-097J○○-24	電球色	2700	930	260	Ra83		7.7	0.32	79	¥11,200
1094	ELL9K2-109J○○-24	昼白色	5000	1160	310	Ra83		8.7	0.36	89	¥12,100
1094	ELL9K2-109J○○-24	電球色	2700	1040	280	Ra83		8.7	0.36	89	¥12,100
1214	ELL9K2-121J○○-24	昼白色	5000	1290	340	Ra83		9.6	0.40	99	¥13,000
1214	ELL9K2-121J○○-24	電球色	2700	1160	310	Ra83		9.6	0.40	99	¥13,000
1334	ELL9K2-133J○○-24	昼白色	5000	1420	360	Ra83		10.6	0.44	108	¥13,800
1334	ELL9K2-133J○○-24	電球色	2700	1280	330	Ra83		10.6	0.44	108	¥13,800
1454	ELL9K2-145J○○-24	昼白色	5000	1550	380	Ra83		11.6	0.48	118	¥14,600
1454	ELL9K2-145J○○-24	電球色	2700	1390	340	Ra83		11.6	0.48	118	¥14,600

各種データ	写真	製品図					姿図（ZIPファイル）	取説	IES（ZIPファイル）
	写真	2700K	3000K	3500K	4000K	5000K	姿図（ZIPファイル）	取説	2700K	3000K	3500K	4000K	5000K

※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります

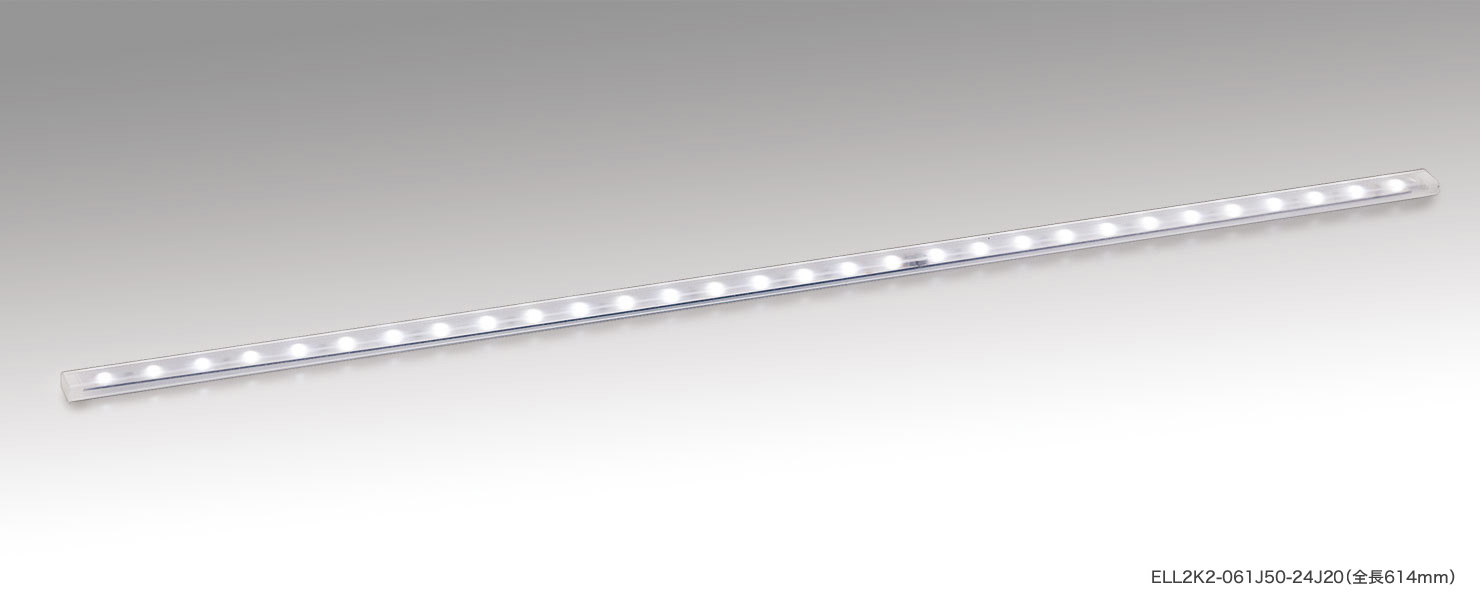

連結長延伸タイプ

●連結長を標準品の1.8倍に延伸し、明るさと消費電力を半分とした仕様を特注で対応いたします。

●明るさをそれほど必要としない環境で、回路数を少なくしたい場合に有効です。また、調光器を使用せずに明るさを抑えたい場合に便利です。

●価格は標準品と同一です。

外形図　取付具装着時　※図中寸法は、嵌合により誤差が発生する箇所を()で表記。

配光曲線（参考）cd/1000lm

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

・直下照度、配光角は参考値。

全長（mm）	形　名 (○○:色温度の上2桁 2700K→27)	光　色	色温度（K）	全光束（lm）	直下照度 1ｍ（lx)	平均演色評価数	定格			質量（g）	希望小売価格（税抜本体価格）	取付具使用数
全長（mm）	形　名 (○○:色温度の上2桁 2700K→27)	光　色	色温度（K）	全光束（lm）	直下照度 1ｍ（lx)	平均演色評価数	電圧（V）	電力（W）	電流（A）	質量（g）	希望小売価格（税抜本体価格）	取付具使用数
134	ELL9K2-013J○○-24J20	昼白色	5000	65	20	Ra83	24	0.5	0.02	17	¥5,000	2
134	ELL9K2-013J○○-24J20	電球色	2700	60	15	Ra83		0.5	0.02	17	¥5,000
254	ELL9K2-025J○○-24J20	昼白色	5000	130	40	Ra83		1.0	0.04	25	¥5,700
254	ELL9K2-025J○○-24J20	電球色	2700	115	35	Ra83		1.0	0.04	25	¥5,700
374	ELL9K2-037J○○-24J20	昼白色	5000	195	60	Ra83		1.5	0.06	33	¥6,600
374	ELL9K2-037J○○-24J20	電球色	2700	175	55	Ra83		1.5	0.06	33	¥6,600
494	ELL9K2-049J○○-24J20	昼白色	5000	260	80	Ra83		2.0	0.08	43	¥7,700	3
494	ELL9K2-049J○○-24J20	電球色	2700	230	70	Ra83		2.0	0.08	43	¥7,700
614	ELL9K2-061J○○-24J20	昼白色	5000	325	100	Ra83		2.4	0.10	52	¥8,500
614	ELL9K2-061J○○-24J20	電球色	2700	290	90	Ra83		2.4	0.10	52	¥8,500
734	ELL9K2-073J○○-24J20	昼白色	5000	390	115	Ra83		2.9	0.12	62	¥9,400
734	ELL9K2-073J○○-24J20	電球色	2700	350	105	Ra83		2.9	0.12	62	¥9,400
854	ELL9K2-085J○○-24J20	昼白色	5000	455	130	Ra83		3.4	0.24	70	¥10,200
854	ELL9K2-085J○○-24J20	電球色	2700	405	115	Ra83		3.4	0.24	70	¥10,200
974	ELL9K2-097J○○-24J20	昼白色	5000	520	145	Ra83		3.9	0.16	79	¥11,200	5
974	ELL9K2-097J○○-24J20	電球色	2700	465	130	Ra83		3.9	0.16	79	¥11,200
1094	ELL9K2-109J○○-24J20	昼白色	5000	580	155	Ra83		4.4	0.18	89	¥12,100
1094	ELL9K2-109J○○-24J20	電球色	2700	520	140	Ra83		4.4	0.18	89	¥12,100
1214	ELL9K2-121J○○-24J20	昼白色	5000	645	170	Ra83		4.8	0.20	99	¥13,000
1214	ELL9K2-121J○○-24J20	電球色	2700	580	155	Ra83		4.8	0.20	99	¥13,000
1334	ELL9K2-133J○○-24J20	昼白色	5000	710	180	Ra83		5.3	0.22	108	¥13,800
1334	ELL9K2-133J○○-24J20	電球色	2700	640	165	Ra83		5.3	0.22	108	¥13,800
1454	ELL9K2-145J○○-24J20	昼白色	5000	775	190	Ra83		5.8	0.24	118	¥14,600
1454	ELL9K2-145J○○-24J20	電球色	2700	695	170	Ra83		5.8	0.24	118	¥14,600

各種データ	写真	製品図					姿図（ZIPファイル）	取説	IES（ZIPファイル）
	写真	2700K	3000K	3500K	4000K	5000K	姿図（ZIPファイル）	取説	2700K	3000K	3500K	4000K	5000K

※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります

最小施工寸法　　　※寸法は、器具放熱を考慮した最小寸法です。施工の際は、器具取付が容易に行えるように造作寸法にご配慮ください。

注意事項

●電源ケーブルは、1回路に1本必要です。

●口出し線にすり傷・切り傷などつけないでください。またコネクタは確実に接続してください。

●電線送りをしない場合は、必ず電源ケーブルに付属の終端コネクタを接続してください。接続しないと防水ができません。

●配線についてはこちらを、防水・防湿器具の注意事項についてはこちらをご覧ください。
