topLED製品 > 100V-オプション品

オプション品

100V-オプション品

モジュラーレッズシリーズ連結用ケーブル

●モジュラーレッズシリーズを密着連結する場合に使用します。

※器具を離して連結する場合は以下をご用意ください。

  電源線・アース線 はVVFΦ1.6またはΦ2.0 Cu線をご使用ください。

  調光信号線 はCPEVΦ0.9 -1PまたはΦ1.2 -1Pをご使用ください。

モジュラーレッズシリーズ連結用ケーブル
電源連結用
MAF1-JSS110-2
MAF1-JSS110-2
適合機種モジュラーレッズシリーズ
材質・仕様電線:600V二種ビニル絶縁 Φ1.6単芯(白、黒、緑) ケーブル長:110mm
希望小売価格(税抜)¥700

PWM調光連結用
MAF1-JSS220-C
MAF1-JSS220-C
適合機種モジュラーレッズシリーズ
材質・仕様電線:CPEV-1P Φ0.9-1P  ケーブル長:220mm
希望小売価格(税抜)¥700

電源ケーブル

●電源ケーブルは1回路に1本必要です。

●器具の入力コネクタを少し外部へ引き出して、電源ケーブルを接続します。

●防水器具の連結しない送りコネクタには必ず付属の終端コネクタを取り付けてください。

電源ケーブル
EPTE220-610
EPTE220-610
適合機種スリムLEDs100、シームレスLEDs100、パワーLEDs100
材質・仕様電線 VCT:0.75Sq(灰) ケーブル長:1m(標準品)
希望小売価格(税抜)¥1,600

EPTW220-610-K
EPTW220-610-K
適合機種ソリッドスリムライン防水非調光、スリムLEDs100防水、スリムLEDs100防水非調光
材質・仕様電線 VCT:0.75Sq(灰) 終端コネクタセット(コネクタ:防水タイプ) ケーブル長:1m(標準品)
希望小売価格(税抜)¥2,700

EPTC220-610-K
EPTC220-610-K
適合機種シームレスLEDs100防水/200防水非調光、パワーLEDs100防水/200防水非調光
材質・仕様電線 VCT:0.75Sq(灰) 終端コネクタセット(コネクタ:防水タイプ) ケーブル長:1m(標準品)
希望小売価格(税抜)¥2,700

延長ケーブル

●器具間を離して連結する場合に使用します。
 (連接の場合は、器具のコネクタ同士の接続で対応できます)

●延長ケーブルの切断はできません。本形状のままご使用ください。

※防水器具の場合は別途、延長接地線としてIV1.6をご用意ください。

延長ケーブル
EEEE220-610
EEEE220-610
適合機種スリムLEDs100、シームレスLEDs100、パワーLEDs100
材質・仕様電線VCT:0.75Sq(灰) ケーブル長:1m(標準品)
希望小売価格(税抜)¥2,100

EEWW220-610
EEWW220-610
適合機種ソリッドスリムライン防水非調光、スリムLEDs100防水、スリムLEDs100防水非調光
材質・仕様電線VCT:0.75Sq(灰)(コネクタ:防水タイプ) ケーブル長:1m(標準品)
希望小売価格(税抜)¥2,900

EECC220-610
EECC220-610
適合機種シームレスLEDs100防水/200防水非調光、パワーLEDs100防水/200防水非調光
材質・仕様電線VCT:0.75Sq(灰)(コネクタ:防水タイプ) ケーブル長:1m(標準品)
希望小売価格(税抜)¥2,900

落下防止ストラップ

●落下防止に使用します。

 ①器具に付属の取付具を設置します。

 ②器具を取付具(落下防止ストラップ装着済み)に装着し、
  落下防止ストラップ先を取付具へ差し込んで装着します。

落下防止ストラップ
MAF1-FHS
MAF1-FHS
適合機種モジュラーレッズシリーズ(スクエアシームレス、シーリングウォッシャー以外)
材質・仕様SUS
希望小売価格(税抜)¥800 2個1組

MAF1-FHS-SQ
MAF1-FHS-SQ
適合機種モジュラーレッズシリーズ(スクエアシームレス)
材質・仕様SUS
希望小売価格(税抜)¥800 2個1組

ESD6P-FHS-F
ESD6P-FHS-F
適合機種スリムLEDs100(フロスト)
材質・仕様SUS
希望小売価格(税抜)¥800 2個1組

ESD6P-FHS-L
ESD6P-FHS-L
適合機種スリムLEDs100(ナロー)
材質・仕様SUS
希望小売価格(税抜)¥800 2個1組

ELW4P-FHS
ELW4P-FHS
適合機種シームレスLEDs100、シームレスLEDs100防水/200防水非調光
材質・仕様SUS
希望小売価格(税抜)¥800 2個1組

ELB4P-FHS
ELB4P-FHS
適合機種パワーLEDs100、パワーLEDs100防水/200防水非調光 (フロスト、ナロー)
材質・仕様SUS
希望小売価格(税抜)¥800 2個1組

ELC6W-FHS
ELC6W-FHS
適合機種パワーLEDs200防水非調光 (ウォールウォッシャー)
材質・仕様SUS
希望小売価格(税抜)¥800 2個1組

ESW9P-FHS
ESW9P-FHS
適合機種ソリッドスリムライン防水非調光
材質・仕様SUS
希望小売価格(税抜)¥800 2個1組

傾斜取付具

●照射角度を変更(15度/30度)する際に使用します。

●器具に付属の取付具と組み合わせて使用します。
 (モジュラーレッズシリーズは器具に直接取付)

●照射角度(15度/30度)を調整し付属のリベットで固定します。

傾斜取付具
MAF1-FFM
MAF1-FFM
適合機種モジュラーレッズシリーズ
材質・仕様SUS
希望小売価格(税抜)¥3,000 2個1組

MAF1-FFS
MAF1-FFS
適合機種 スリムLEDs100各シリーズ、ソリッドスリムライン防水非調光、(24Vシリーズ:マルチパワーライン)
材質・仕様SUS
希望小売価格(税抜)¥3,000 2個1組

MAF1-FFP
MAF1-FFM
適合機種 シームレスLEDs100/200各シリーズ、パワーLEDs100/200各シリーズ
材質・仕様SUS
希望小売価格(税抜)¥3,000 2個1組

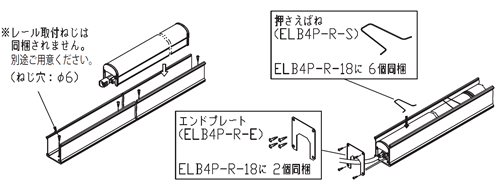

取付レール

●パワーLEDs100/200各シリーズを直線でレイアウトする場合の
 設置レールです。全長870mmの本体2本を収納できます。

 ①レールを取付面に固定し、器具を落し込みます。

 ②付属のエンドプレートと押さえばねを取り付けます。

取付レール
ELB4P-R-18
ELB4P-R-18
適合機種パワーLEDs100/200各シリーズ
材質・仕様取付レール:アルミ合金 エンドプレート:SUS 押さえばね:SUS
希望小売価格(税抜)¥5,600 セット品
備考エンドプレートのみ ELB4P-R-E 押さえばねのみ ELB4P-R-S

落下防止ワイヤー

●モジュラーレッズIP67を高所に取り付ける際に即時落下を防ぐ安全対策用ワイヤーです。

 ①図のように、取付金具ベースと器具本体の間にワイヤーを通します。

 ②アイ加工部(リング状部)を取付面にクランプ等で固定して下さい。

  取付面に適したねじ及びクランプを別途ご用意ください。

落下防止ワイヤー
MBI2-W
MBI2-W
適合機種モジュラーレッズIP67
材質・仕様SUS
希望小売価格(税抜)¥1,500
