屋外 防湿　ミドルパワーラインIP67 RGB単色タイプ

ミドルパワーラインIP67 RGB単色タイプ

特長

●屋外・防湿仕様／保護等級 IP67

●スリムで明るい／ドットレス／つぶつぶ感のない光

●全長対応／162mm~1482mmまで120mm単位で注文可（1台～）

用途

電飾、 演出照明、 間接照明

 色温度バリエーション・スペック
特長
バリエーション
詳細説明部分に移動します		 赤 緑 青

基本仕様

外郭：ポリカーボネート

光束維持時間

40000時間（光束維持率70％）

調光

調光可能

（位相制御：直流電源+調光ドライバを使用）

（PWM信号制御：調光直流電源を使用）

　→直流電源装置　　→調光ドライバ

付属品

付属品

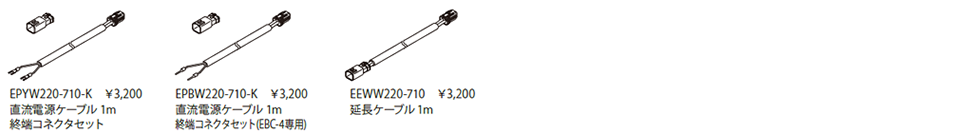

オプション（税抜価格）

オプション
オプション オプション オプション オプション オプション
オプション
オプション オプション オプション
　

製品仕様

赤
ミドルパワー

外形図　取付具装着時　※図中寸法は、嵌合により誤差が発生する箇所を()で表記。

外形図

配光曲線（参考）cd/1000lm

配光曲線

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

 ・直下照度、配光角は参考値。
全長
（mm）		 形　名
(○○:色温度の上2桁 2700K→27)		 光　色 色温度
（K）		 全光束
（lm）		 直下照度 1ｍ
（lx)		 平均演色
評価数		 定格 質量
（g）		 希望小売価格
（税抜本体価格）		 取付具
使用数
電圧
（V）		 電力
（W）		 電流
（A）
162 ELP9K1-016JR-24 赤 - 40 5 - 24 1.0 0.04 40 ¥10,100 2
282 ELP9K1-028JR-24 70 9 2.0 0.08 55 ¥12,000
402 ELP9K1-040JR-24 110 14 2.9 0.12 70 ¥13,800
522 ELP9K1-052JR-24 150 19 3.9 0.16 85 ¥15,300 3
642 ELP9K1-064JR-24 180 22 4.8 0.20 100 ¥17,400
762 ELP9K1-076JR-24 220 27 5.8 0.24 115 ¥19,200
882 ELP9K1-088JR-24 260 31 6.8 0.28 130 ¥20,900
1002 ELP9K1-100JR-24 290 34 7.7 0.32 145 ¥23,200 5
1122 ELP9K1-112JR-24 330 37 8.7 0.36 160 ¥25,200
1242 ELP9K1-124JR-24 370 40 9.6 0.40 175 ¥26,800
1362 ELP9K1-136JR-24 400 42 10.6 0.44 190 ¥29,000
1482 ELP9K1-148JR-24 440 45 11.6 0.48 205 ¥31,000
各種データ   写真 製品図 姿図（ZIPファイル） 取説 IES（ZIPファイル）
JPEG PDF DWGDXF PDF IES
※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります
　
緑
ミドルパワー

外形図　取付具装着時　※図中寸法は、嵌合により誤差が発生する箇所を()で表記。

外形図

配光曲線（参考）cd/1000lm

配光曲線

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

 ・直下照度、配光角は参考値。
全長
（mm）		 形　名
(○○:色温度の上2桁 2700K→27)		 光　色 色温度
（K）		 全光束
（lm）		 直下照度 1ｍ
（lx)		 平均演色
評価数		 定格 質量
（g）		 希望小売価格
（税抜本体価格）		 取付具
使用数
電圧
（V）		 電力
（W）		 電流
（A）
162 ELP9K1-016JG-24 緑 - 80 10 - 24 0.8 0.03 40 ¥10,100 2
282 ELP9K1-028JG-24 160 21 1.5 0.06 55 ¥12,000
402 ELP9K1-040JG-24 240 31 2.2 0.09 70 ¥13,800
522 ELP9K1-052JG-24 320 41 2.9 0.12 85 ¥15,300 3
642 ELP9K1-064JG-24 410 51 3.6 0.15 100 ¥17,400
762 ELP9K1-076JG-24 490 60 4.4 0.18 115 ¥19,200
882 ELP9K1-088JG-24 570 68 5.1 0.21 130 ¥20,900
1002 ELP9K1-100JG-24 650 75 5.8 0.24 145 ¥23,200 5
1122 ELP9K1-112JG-24 730 82 6.5 0.27 160 ¥25,200
1242 ELP9K1-124JG-24 810 88 7.2 0.30 175 ¥26,800
1362 ELP9K1-136JG-24 890 93 8.0 0.33 190 ¥29,000
1482 ELP9K1-148JG-24 970 98 8.7 0.36 205 ¥31,000
各種データ   写真 製品図 姿図（ZIPファイル） 取説 IES（ZIPファイル）
JPEG PDF DWGDXF PDF IES
※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります
　
青
ミドルパワー

外形図　取付具装着時　※図中寸法は、嵌合により誤差が発生する箇所を()で表記。

外形図

配光曲線（参考）cd/1000lm

配光曲線

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

 ・直下照度、配光角は参考値。
全長
（mm）		 形　名
(○○:色温度の上2桁 2700K→27)		 光　色 色温度
（K）		 全光束
（lm）		 直下照度 1ｍ
（lx)		 平均演色
評価数		 定格 質量
（g）		 希望小売価格
（税抜本体価格）		 取付具
使用数
電圧
（V）		 電力
（W）		 電流
（A）
162 ELP9K1-016JB-24 青  - 20 2 - 24 1.0 0.04 40 ¥10,100 2
282 ELP9K1-028JB-24 40 5 2.0 0.08 55 ¥12,000
402 ELP9K1-040JB-24 60 7 2.9 0.12 70 ¥13,800
522 ELP9K1-052JB-24 80 10 3.9 0.16 85 ¥15,300 3
642 ELP9K1-064JB-24 100 12 4.8 0.20 100 ¥17,400
762 ELP9K1-076JB-24 120 14 5.8 0.24 115 ¥19,200
882 ELP9K1-088JB-24 140 16 6.8 0.28 130 ¥20,900
1002 ELP9K1-100JB-24 160 18 7.7 0.32 145 ¥23,200 5
1122 ELP9K1-112JB-24 180 20 8.7 0.36 160 ¥25,200
1242 ELP9K1-124JB-24 200 21 9.6 0.40 175 ¥26,800
1362 ELP9K1-136JB-24 220 23 10.6 0.44 190 ¥29,000
1482 ELP9K1-148JB-24 240 24 11.6 0.48 205 ¥31,000
各種データ   写真 製品図 姿図（ZIPファイル） 取説 IES（ZIPファイル）
JPEG PDF DWGDXF PDF IES
※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります

最小施工寸法　　　※寸法は、器具放熱を考慮した最小寸法です。施工の際は、器具取付が容易に行えるように造作寸法にご配慮ください。

最小施工寸法

注意事項

●電源ケーブルは、1回路に1本必要です。

●未接続のコネクタには防水処理のため、終端コネクタを必ず取付けてください。

●施工/取付についてはこちらをご覧ください。各器具毎の詳細は取扱説明書をお読みください。

●調光に関する注意事項はこちらをご覧ください。

施工事例



納入事例

  Vanity hair   丸株ビル


Vanity hair



丸株ビル

施主：株式会社丸株

設計施工：株木建設株式会社

照明デザイン：scene2
