屋内外 防湿　LEDsスリム　2025年8月発売

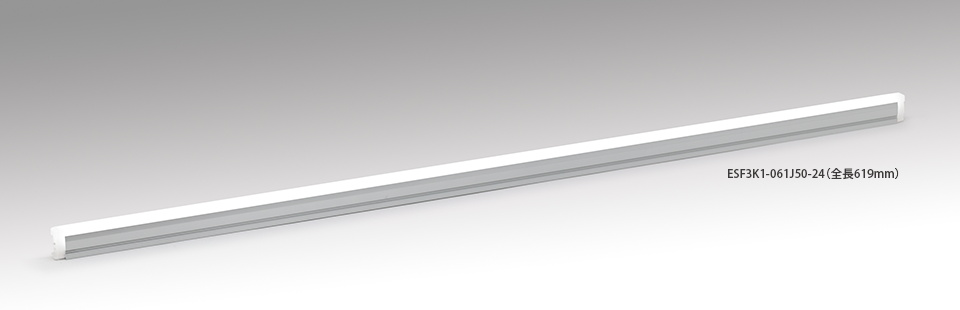

LEDsスリム

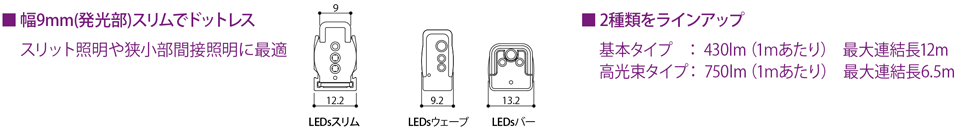

特長

●屋内外・防湿仕様／保護等級 IP65

●スリム／幅12.2mm、高さ19.9mm（本体 ）

●全長対応／139mm~1459mmまで120mm単位で注文可（1台～）

用途

間接照明、 足元照明、 電飾・演出照明

 色温度バリエーション・スペック
特長
バリエーション
詳細説明部分に移動します		 標準タイプ 高輝度タイプ

基本仕様

本体　：アルミ合金（シルバー）
カバー：ポリカーボネート

光束維持時間

40000時間（光束維持率70％）

調光

調光可能

（位相制御：直流電源+調光ドライバを使用）

（PWM信号制御：調光直流電源を使用）

　→直流電源装置　　→調光ドライバ

付属品

付属品

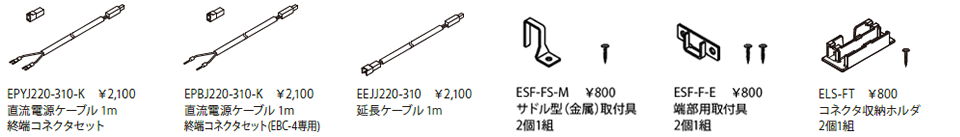

オプション（税抜価格）

オプション
オプション オプション オプション オプション オプション
オプション
オプション オプション オプション オプション オプション オプション
　

製品仕様

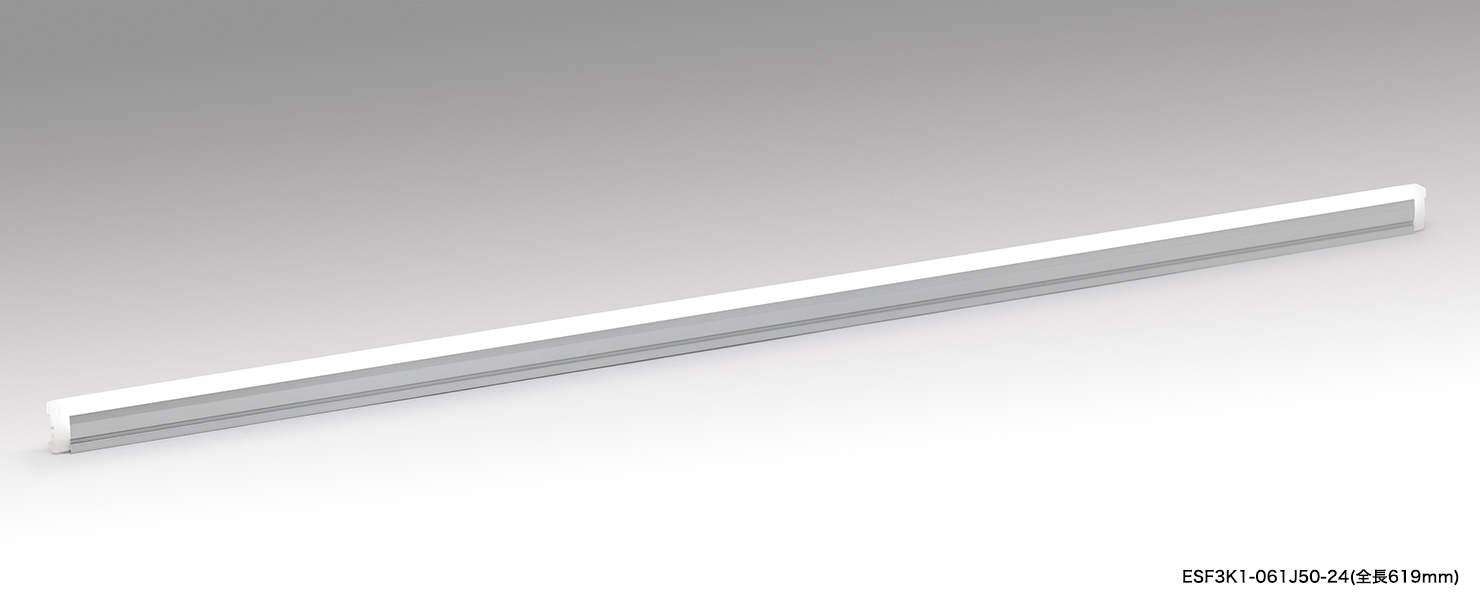

LEDsスリム

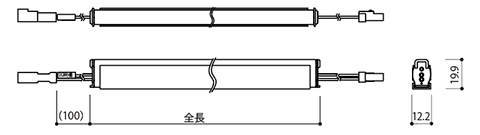

外形図　取付具装着時　※図中寸法は、嵌合により誤差が発生する箇所を()で表記。

外形図

配光曲線（参考）cd/1000lm

配光曲線

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

 ・直下照度、配光角は参考値。
全長
（mm）		 形　名
(○○:色温度の上2桁 2700K→27)		 光　色 色温度
（K）		 全光束
（lm）		 直下照度 1ｍ
（lx)		 平均演色
評価数		 定格 質量
（g）		 希望小売価格
（税抜本体価格）		 取付具
使用数
電圧
（V）		 電力
（W）		 電流
（A）
139 ESF3K1-013J○○-24 昼白色 5000 60 10 Ra83 24 0.8 0.03 35 ¥5,600 2
電球色 2700 50 10
259 ESF3K1-025J○○-24 昼白色 5000 110 20 1.5 0.06 60 ¥7,200
電球色 2700 100 20
379 ESF3K1-037J○○-24 昼白色 5000 170 30 2.2 0.09 85 ¥8,700
電球色 2700 150 30
499 ESF3K1-049J○○-24 昼白色 5000 220 40 2.9 0.12 110 ¥10,100 3
電球色 2700 200 40
619 ESF3K1-061J○○-24 昼白色 5000 280 50 3.6 0.15 135 ¥11,400
電球色 2700 250 50
739 ESF3K1-073J○○-24 昼白色 5000 340 60 4.4 0.18 155 ¥12,700
電球色 2700 310 60
859 ESF3K1-085J○○-24 昼白色 5000 390 70 5.1 0.21 180 ¥14,000
電球色 2700 360 70
979 ESF3K1-097J○○-24 昼白色 5000 450 80 5.8 0.24 205 ¥15,300 5
電球色 2700 410 70
1099 ESF3K1-109J○○-24 昼白色 5000 500 80 6.5 0.27 230 ¥16,800
電球色 2700 460 80
1219 ESF3K1-121J○○-24 昼白色 5000 560 90 7.2 0.30 255 ¥18,200
電球色 2700 510 90
1339 ESF3K1-133J○○-24 昼白色 5000 610 100 8.0 0.33 280 ¥19,500
電球色 2700 560 90
1459 ESF3K1-145J○○-24 昼白色 5000 670 100 8.7 0.36 300 ¥20,800
電球色 2700 610 100
各種データ 写真 製品図 姿図
（ZIPファイル）		 取説 IES（ZIPファイル）
2700K 3000K 3500K 4000K 5000K 2700K 3000K 3500K 4000K 5000K
JPEG PDF PDF PDF PDF PDF DWG DXF PDF IES IES IES IES IES
※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります

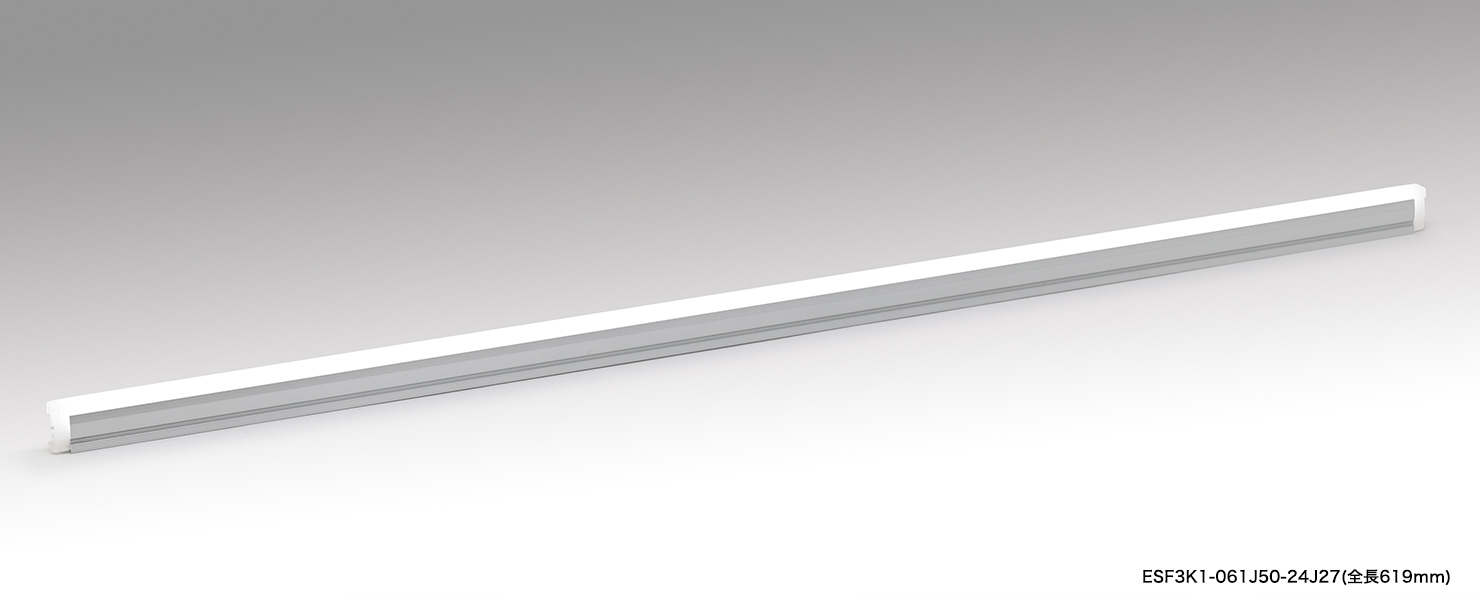

高光束タイプ

LEDsライナー

外形図　取付具装着時　※図中寸法は、嵌合により誤差が発生する箇所を()で表記。

外形図

配光曲線（参考）cd/1000lm

配光曲線

製品仕様　2700K、5000Kタイプでの記載。他の色温度はお問い合わせください。(各色温度は同一価格)

 ・直下照度、配光角は参考値。
全長
（mm）		 形　名
(○○:色温度の上2桁 2700K→27)		 光　色 色温度
（K）		 全光束
（lm）		 直下照度 1ｍ
（lx)		 平均演色
評価数		 定格 質量
（g）		 希望小売価格
（税抜本体価格）		 取付具
使用数
電圧
（V）		 電力
（W）		 電流
（A）
139 ESF3K1-013J○○-24J27 昼白色 5000 100 20 Ra83 24 1.3 0.054 35 ¥5,600 2
電球色 2700 90 10
259 ESF3K1-025J○○-24J27 昼白色 5000 200 40 2.7 0.11 60 ¥7,200
電球色 2700 180 30
379 ESF3K1-037J○○-24J27 昼白色 5000 300 60 4.1 0.17 85 ¥8,700
電球色 2700 2700 50
499 ESF3K1-049J○○-24J27 昼白色 5000 400 80 5.3 0.22 110 ¥10,100 3
電球色 2700 360 70
619 ESF3K1-061J○○-24J27 昼白色 5000 500 100 6.5 0.27 135 ¥11,400
電球色 2700 450 90
739 ESF3K1-073J○○-24J27 昼白色 5000 600 110 8.0 0.33 155 ¥12,700
電球色 2700 540 100
859 ESF3K1-085J○○-24J27 昼白色 5000 700 130 9.2 0.38 180 ¥14,000
電球色 2700 630 120
979 ESF3K1-097J○○-24J27 昼白色 5000 800 140 10.6 0.44 205 ¥15,300 5
電球色 2700 730 130
1099 ESF3K1-109J○○-24J27 昼白色 5000 900 160 11.8 0.49 230 ¥16,800
電球色 2700 820 140
1219 ESF3K1-121J○○-24J27 昼白色 5000 1000 170 13.0 0.54 255 ¥18,200
電球色 2700 910 160
1339 ESF3K1-133J○○-24J27 昼白色 5000 1100 180 14.4 0.60 280 ¥19,500
電球色 2700 1000 170
1459 ESF3K1-145J○○-24J27 昼白色 5000 1200 190 15.6 0.65 300 ¥20,800
電球色 2700 1080 170
各種データ 写真 製品図 姿図
（ZIPファイル）		 取説 IES（ZIPファイル）
2700K 3000K 3500K 4000K 5000K 2700K 3000K 3500K 4000K 5000K
JPEG PDF PDF PDF PDF PDF DWG DXF PDF IES IES IES IES IES
※IESデータは、光学シミュレーション用データのため、実際の製品とは若干異なることがあります

最小施工寸法　　　※寸法は、器具放熱を考慮した最小寸法です。施工の際は、器具取付が容易に行えるように造作寸法にご配慮ください。

最小施工寸法

注意事項

●電源ケーブルは、1回路に1本必要です。

●未接続のコネクタには防水処理のため、終端コネクタを必ず取付けてください。

●施工/取付についてはこちらをご覧ください。各器具毎の詳細は取扱説明書をお読みください。

●調光に関する注意事項はこちらをご覧ください。
